Âm thanh Audio nên dùng biến áp cách ly nào tốt?

Bạn đang gặp phải các tình trạng chất lượng âm thanh không tốt, hệ thống âm thanh bị nhiễu điện. Để giải quyết tình trạng đó, giúp cải thiện chất lượng âm thanh, làm cho âm thanh hay hơn người ta thường dùng biến áp cách ly Tuy nhiên sử dụng biến áp cách ly loại nào là tốt nhất, hiệu quả nhất? Câu trả lời sẽ có trong bài viết dưới đây. Chúng tôi sẽ phân tích cụ thể làm rõ chất lượng, nguyên lý hoạt động của các loại biến áp cách ly thông dụng hiện nay.

1. Tìm hiểu về biến áp cách ly

1.1 Biến áp cách ly là gì?

Biến áp cách ly là biến áp có cuộn sơ cấpcuộn thứ cấp rời nhau, chỉ cộng hưởng với nhau bằng từ, không có sự cộng hưởng về điện, nói cách khác thì chúng độc lập nhau về điện. Khi nguồn điện xoay chiều đi vào cuộn sơ cấp đi vào cuộn sơ cấp, sinh ra từ trường biến thiên tạo ra một "sức điện động cảm ứng" ở các cuộn thứ cấp. Sự trên lệch giữa các vòng dây ở cuộn sơ cấp và thứ cấp quyết định đó là biến cách ly hạ áp hay biến cách ly tăng áp.

1.2. Ưu điểm nổi bật của biến áp cách ly

Không như những loại máy biến áp tự ngẫu thì biến áp cách ly có cấu tạo gồm cuộn dây sơ cấpcuộn dây thứ cấp chỉ liên kết với nhau qua từ trường. Các cuộn dây tách rời nên có sự độc lập về điện và tạo nên những điểm riêng biệt của biến áp cách ly:

  • Bất kỳ điểm nào nằm trên cuộn thứ cấp đều có hiệu điện thế bằng 0 so với mặt đất. Do vậy khi ta chạm vào bất kỳ 1 điểm nào trên quận dây thứ cấp thì sẽ không bị giật, hiệu điện thế chỉ có sự chênh lệch ở 2 điểm khác của cuộn thứ cấp,điều này là ưu điểm lớn nhất của biến áp cách ly nó giúp hạn chế nguy cơ rò rỉ điện ở phần vỏ thiết bị và đem lại sự an toàn trong quá trình sử dụng.
  • Mỗi cuộn dây sơ cấp hoặc thứ cấp có đặc tính Volt- Ampe khác nhau theo tỷ lệ của các vòng dây trên các quận sơ cấp và thứ cấp.
  • Dòng điện được tạo thành từ cuộn thứ cấp trong biến áp cách ly là dòng điện xoay chiều biến thiên.
  • Máy biến áp cách ly  là loại máy có trở kháng khá thấp. Mặc khác, chúng sử dụng màn chắn tĩnh điện giữa 2 lớp dây sơ cấp và thứ cấp nên có khả năng chống được các nguồn điện xung, chống nhiễu sóng hài từ các thiết bị khác trong hệ thống điện, chống giật.
  • Biến áp cách ly triệt tiêu sóng RF loại bỏ các cộng hưởng vô tuyến điện ở tần số thấp và ngăn chặn hiện tượng rò điện bề mặt giúp hạn chế tình trạng bỏng RF.

2. Các loại biến áp cách ly 1 pha được sử dụng phổ biến

Trên thị trường hiện nay có 3 loại biến áp cách ly tốt nhất và được sử dụng phổ biến trong các thiết bị âm thanh Audio. Đó là biến áp cách ly hình Xuyến, biến áp cách ly lõi R core (C Core), và biến áp cách ly loại Fe Vuông EI. Mỗi loại có những đăc điểm và nguyên lý hoạt động khác nhau. Tuy nhiên chúng đều có khả năng xử lý và cải thiện chất lượng âm thanh audio.

2.1. Biến áp cách ly loại Vuông E-I

Biến áp cách ly EI là gì?

Biến áp cách ly EI là loại biến áp lõi sắt hình vuông được ghép với nhau bằng nhiều mảnh sắt mỏng có dạng chữ E và I. Do đó các loại biến áp cách ly EI thường có trọng lượng khá lớn và nặng hơn so với những loại khác. Việc kết hợp 2 lá thép EI riêng biệt lại tạo nên những đường đứt, vô tình những khoảng trống này khiến quá trình dẫn từ và cuộn dây mất cân bằng. Điều này có thể sẽ làm biến áp của bạn bị giảm hiệu suất trong quá trình sử dụng. Vì thế đòi hỏi đội ngũ sản xuất phải được đào tạo kỹ thuật ghép bài bản. Từ thông rò rỉ và nhiệt lượng tỏa ra của biến áp EI sẽ nhiều hơn so với biến áp xuyến. Tuy nhiên bạn cũng đừng quá quan ngại vì xét về tổng thể thì mức rò rỉ không đán kể. Một mách nhỏ cho bạn là chỉ nên mua biến áp loại vuông E-I ở những thương hiệu uy tín. Vì họ sẽ có kỹ thuật ghép nối chuẩn xác, giúp hạn chế rò rỉ cũng như tăng tuổi thọ sử dụng



Âm thanh Audio nên dùng biến áp cách ly nào tốt?

Biến áp cách ly EI Fushin

Trong các ứng dụng âm thanh, biến áp EI thường được sử dụng làm biến áp nguồn dạng ống và biến áp đầu ra. Vì có khe hở không khí giữa các mảnh ghép E và I, và khe hở không khí có thể dễ dàng điều chỉnh bằng cách lấp đầy một số phương tiện, nó thích hợp để chế tạo máy biến áp đầu ra và cuộn cảm. Đây là lý do tại sao bạn thấy nhiều biến áp đầu ra âm thanh và cuộn cảm được thiết kế trong biến áp EI.

Mua biến áp cách ly EI ở đâu tốt?

Chúng ta có thể dễ dàng tìm thấy loại biến áp này trên thị trường. Chúng khá phổ biến và được sử dụng nhiều nhất trong số các loại biến áp cách ly. Tuy nhiên, như đã đề cập để quấn được biến áp EI chất lượng cần có kỹ thuật lắp ráp cao, hạn chế được sự suy giảm hiệu suất sử dụng. Tại Fushin chúng tôi luôn cho ra đời những thiết bị biến áp EI chất lượng cao, đảm bảo được các yêu cầu kỹ thuật khắt khe. Các tiêu chuẩn về an toàn, tính thẩm mỹ và tối ưu hóa khả năng sử dụng của biến áp. Giúp khách hàng sở hữu những chiếc biến áp EI uy tín chất lượng với giá thành rẻ.



Âm thanh Audio nên dùng biến áp cách ly nào tốt?

Biến áp cách ly EI Fushin 1 Pha 220V/110V-220V 3.3KVA

2.2. Biến áp cách ly Lõi R Core hoặc C Core

Biến áp lõi R Core (C Core) là gì?

Máy biến áp lõi R là một loại máy biến áp khô mới xuất hiện trên thị trường. Biến áp có lõi R từ được làm từ dải thép, silicon liên tục, tiết diện hình tròn giống như các máy biến áp lõi O. Với việc các cuộn dây được thực hiện trên các vòng tròn đặc biệt trên hai chân song song của lõi. Transitor lõi R có ưu điểm là độ ồn thấp, rò rỉ từ thông thấp, dòng không tải thấp, tổn thất thấp và hiệu quả cao. Transitor lõi R là một loại máy biến áp tiết kiệm đồng, cần ít đồng cho mỗi vòng dây. Nó có sức chịu tải lớn hơn máy biến áp hình xuyến. Các bobins của biến áp lõi R được làm bằng nhựa PBT, có độ bền điện môi và chống cháy mạnh. Máy biến áp lõi R là thiết bị mang dòng điện Fuco- Dòng không tải tối thiểu, vì tất cả các đường dẫn từ đều thẳng hàng với hướng cán của thép và không có khe hở trong lõi. Bobbins cấu trúc kép được sử dụng để đảm bảo tách biệt hoàn toàn giữa cuộn sơ cấp và thứ cấp. Do đó, tiêu chuẩn an toàn dễ dàng được đáp ứng.

Ưu điểm của biến áp lõi R Core (C Core):

  • Hiệu suất cao
  • Kích thước gọn nhỏ tương đương với biến áp xuyến
  • Rò rỉ từ tính là ít nhất
  • Độ ồn rất thấp
  • Dòng không tải và nhiệt độ thấp
  • Không có điểm đứt qoãng của lõi thép

Âm thanh Audio nên dùng biến áp cách ly nào tốt?

Hình dạng tiêu chuẩn của biến áp cách ly R Core

Ứng dụng của biến áp cách ly lõi R

Máy biến áp lõi R được sử dụng rộng rãi trong điều khiển công nghiệp, thiết bị gia dụng, thiết bị tín hiệu, thiết bị văn phòng, thiết bị truyền thông, dụng cụ thử nghiệm và dụng cụ y tế.Đặc biệt là các thiết bị âm thanh hi-fi,Audio. Vì ưu điểm lớn nhất của biến áp cách ly loại R Core này là lõi thép liên tục, không có điểm đứt của từ trường do đó nhiệt lượng tỏa ra thấp, dòng không tải thấp. Các tín hiệu như âm thanh có thể dễ dàng được hoạt động một cách liên tục không bị ngắt quảng. Âm thanh đầu ra sẽ hay hơn rất nhiều so với các loại biến áp thông thường.

Âm thanh Audio nên dùng biến áp cách ly nào tốt?

Lõi biến áp cách ly R Core

Mua biến áp cách ly lõi R ở đâu tốt?

Sở hữu nhiều tính năng vượt trội thế nhưng tại Việt Nam biến áp lõi R không được sử dụng phổ biến. Hàng loại này tại Việt Nam chủ yếu chỉ là hàng cũ hoặc hàng đã qua cải tạo. Chất lượng sẽ không được 100% như ban đầu. Vì thế nếu thật sự muốn dùng biến áp loại này bạn phải am hiểu về các cơ chế hoạt động của chúng, các phương pháp test sản phẩm để chọn cho mình một chiếc biến áp cách ly lõi R thực sự chất lượng. Fushin khuyên bạn cẩn trọng hơn trong việc lựa chọn sản phẩm của mình.

    2.3.Biến áp cách ly hình xuyến dùng cho Audio

    Biến áp cách ly hình xuyến là gì?

    Biến áp xuyến (tiếng anh Toroidal transformer) là linh kiện điện tử có lõi kim loại hình tròn được quấn thành hình dạng xuyến. Để tạo thành cuộn sơ cấp (đầu vào), sau đó được phủ lên một lớp cách điện và cách nhiệt. Cuộn thứ cấp (đầu ra) được cuộn trên lớp cách nhiệt. Trong hình bên dưới số 8 là cuộn sơ cấp, số 4 là cuộn thứ cấp, và 5, 6, 7 là lớp cách nhiệt giữa các cuộn dây.



    Âm thanh Audio nên dùng biến áp cách ly nào tốt?

    Cấu tạo các lớp của biến áp cách ly hình xuyến



    Đặc điểm của biến áp hình xuyến

    • Lõi sắt của biến áp hình xuyến là loại sắt tôn silic có độ dầy từ 0,35mm-0,5mm có bản rộng theo nhiều kích thước lớn hoặc nhỏ được gọi là lá thép từ. Các lá thép này được quấn lại thành hình dạng tròn. Khi quấn thành cuộn Fe tròn, từ trường của lõi thép lúc này rất lộn xộn có chiều hướng không đồng nhất. Do đó để sử dụng, người ta đem bộ cuộn Fe tròn đi ủ ở 1 nhiệt độ cao để định hướng lại từ trường.
    • Máy biến áp hình xuyến có thể nhỏ gọn hơn nhiều so với máy biến áp điện thông thường có cùng phân loại. Thêm vào đó, hiệu suất được cải thiện làm cho chúng có nhiệt độ thấp hơn.
    • Các lõi hình xuyến cho phép sử dụng và quấn 100% lõi, trong khi các hình dạng lõi khác luôn có các phần cần tiếp cận xung quanh các cuộn dây để tạo ra đường dẫn từ trở lại. Những phần này luôn thêm trọng lượng và tổn thất không cần thiết cho biến áp
    • Từ trường lạc hướng được tạo ra bởi các đầu của cuộn dây, trong đó không phải tất cả các đường sức từ đều ghép nối với lõi. Các toroid được cấu tạo tốt không có điểm cuối đối với các cuộn dây của chúng, có nghĩa là không có khoảng cách vật lý giữa điểm bắt đầu và kết thúc của cuộn dây để cho phép các trường lạc bức xạ ra bên ngoài. Chúng cũng có sức đề kháng cao đối với mọi từ trường bên ngoài tác động lên chúng.

    Âm thanh Audio nên dùng biến áp cách ly nào tốt?

    Biến áp cách ly hình xuyến Fushin vỏ nhôm phay

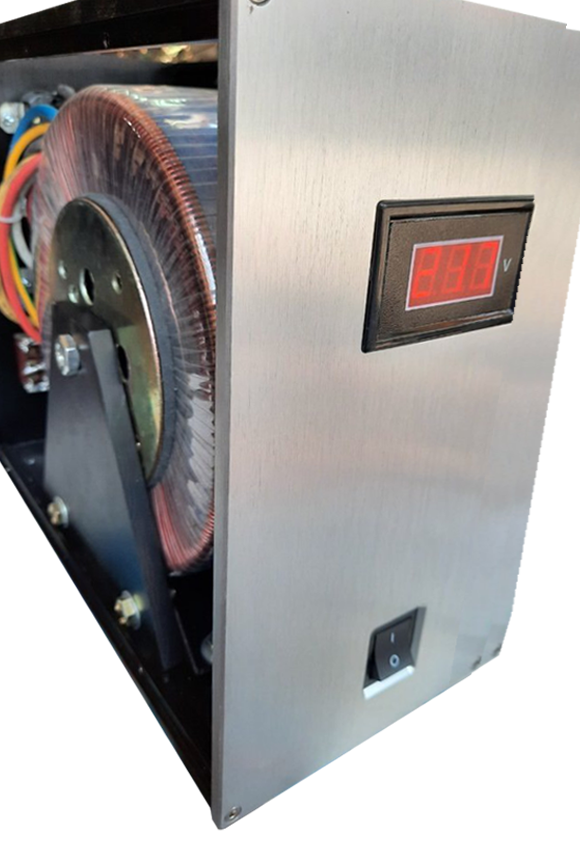

    Âm thanh Audio nên dùng biến áp cách ly nào tốt?

    Cấu tạo bên trong biến áp cách ly xuyến Fushin vỏ nhôm phay

    Ứng dụng của biến áp xuyến

    Kích thước nhỏ gọn của máy biến áp hình xuyến làm cho chúng trở nên lý tưởng cho các ứng dụng trong mạch điện tử, vì vậy những máy biến áp này thường được tìm thấy trong máy tính, biến tần và vô số thiết bị tương tự. Các mô hình hình xuyến cũng ít ồn hơn so với các tùy chọn thông thường, khiến chúng trở nên lý tưởng cho các ứng dụng bộ khuếch đại hệ thống âm thanh. Do đó tại Việt Nam các loại biến áp xuyến được sử dụng trong hầu hết các thiết bị loa, đầu phát audio,...Biến áp hình xuyến được người tiêu dùng đánh giá là loại biến áp được ưa chuộng và sử dụng rộng rãi nhất trong các thiết bị âm thanh, Audio trên toàn thế giới.



    Âm thanh Audio nên dùng biến áp cách ly nào tốt?

    Biến áp cách ly hình xuyến vỏ tĩnh điện giúp cải thiện chất lượng âm thanh hiệu quả

    Ngoài ra máy biến áp hình xuyến đặc biệt phù hợp với các thiết bị và dụng cụ quan trọng trong ngành y tế, vì hiệu suất vượt trội rất quan trọng trong các hệ thống y tế yêu cầu dòng rò rỉ thấp, hoạt động không ồn ào và đáng tin cậy. Vì những máy biến áp này có trọng lượng nhẹ và nhỏ gọn, chúng có thể dễ dàng tích hợp vào các thiết bị y tế, trong đó hạn chế về không gian và giới hạn trọng lượng là những cân nhắc thiết kế chính.

    Mua biến áp hình xuyến ở đâu?

    Nếu bạn đang thắc mắc không biết mua biến áp hình xuyến ở đâu. Thì để chúng tôi bật mí cho bạn nhé. Nơi bán biến áp cách ly hình xuyến tốt nhất ở Việt Nam đó chính là Fushin. Chúng tôi là đơn vị chuyên nghiên cứu sản xuất và phân phối tất cả các dạng biến áp ổn áp tại Việt Nam. Biến áp xuyến mang thương hiệu Fushin có 3 điểm nổi bật làm đốn tim không biết bao nhiêu người tiêu dùng thông thái:

    + Thứ nhất là chất lượng sản phẩm tuyệt vời: Nguồn nguyên liệu tạo nên sản phẩm như: thép - silic và dây đồng được chọn lọc kỹ lưỡng và nguyên chất 100%. Có nguồn gốc và xuất xứ rõ ràng.

    +Thứ hai là kỹ thuật quấn dây đỉnh cao của đội ngũ kỹ sư lành nghề, đảm bảo độ chính xác tuyệt đối. Mẫu mã đẹp bắt mắt sang trọng. Hiện tại chúng tôi cung cấp 2 dòng biến áp xuyến là biến áp xuyến sơn tĩnh điệnbiến áp xuyến vỏ nhôm phay.

    >>> Tìm hiểu chi tiết các loại biến áp xuyến tại đây

    +Thứ ba: Cung cách phục vụ tận tâm, chuyên nghiệp với đa dạng các mẫu mã dùng cho các nguồn điện khác nhau với mọi công suất. Ngoài ra bạn còn có thể đặt hàng sản xuất riêng cho biến áp xuyến và tất cả các loại biến áp khác bằng thông số yêu cầu tại Fushin. Chi tiết xin vui lòng liên hệ:
