I. KÝ HIỆU, NHÃN MÁC ỔN ÁP 3 PHA FUSHIN
- Nhãn hiệu: FUSHIN
- Xuất xứ: Việt Nam
- Model: FS3.II-75K
- Thời gian bảo hành: 36 Tháng
- Hãng sản xuất: Công ty TNHH SX & TM Fushin.

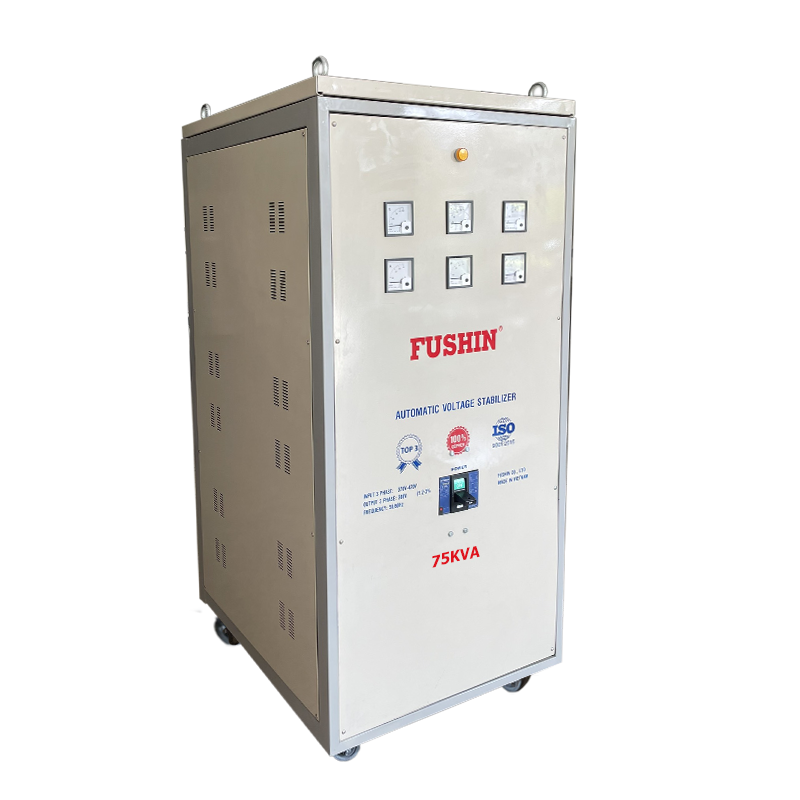

II. KIỂU DÁNG MÁY ỔN ÁP 3 PHA 75KVA DẢI 320V~420V
- Chiều rộng: 650 (mm)
- Chiều sâu: 950 (mm)
- Chiều cao: 1300 (mm)
- Trọng lượng: 350Kg ± 5%
- Màu sắc:
+ Mặt trước: Màu kem.
+ Mặt sau, mặt hông: Màu xám nhăn.
III. ĐẶC ĐIỂM VÀ THÔNG SỐ KỸ THUẬT ỔN ÁP 3 PHA 75KVA FUSHIN
- Công suất định mức: 75KVA - 3Pha
- Điện áp đầu vào: 320V~420V (3P+N)
- Điện áp đầu ra: 3Pha 380V ± 2-3%
- Tần số: 50Hz /60Hz
- Hệ số: Φ = 0.8
- Hiệu suất 95%
- Tổ đấu dây: Y/Y(Đấu dây hình sao/đấu dây hình sao)
- Thời gian đáp ứng điện áp ra với 10% điện áp vào thay đổi: Từ 1-3s
- Dòng tải định mức(vào): 100A(Chịu quá tải 30% trong vòng 10 phút)
- Nguyên lý điều khiển: Sử dụng bo mạch độc lập cho từng pha, để điều khiển bằng động cơ DC 1 chiều
- Vật liệu chế tạo cuộn dây: Lõi thép silic, dây cuốn 100% dây đồng
+ Lõi sắt của biến áp làm bằng FE - Silic định hướng xuất xứ Nhật Bản có độ từ thẩm cao tổn hao điện áp thấp.
+ Dây quấn biến áp được quấn từ 100% dây đồng tráng men
- Cấp cách điện: Hạng F
- Điện trở cách điện: Lớn hơn 5MΩ ở điện áp 1000VDC
- Bảo vệ đầu vào/ra: MCB Input 100A ở mặt trước của máy
- Hiển thị: Có đồng hồ báo volt điện áp ra, đồng hồ báo Ampe và đèn báo điện đầu vào
- Kết nối điện áp vào/ra: Có các cọc tiếp điểm bằng thanh đồng bản và cố định bằng bulong Φ12
- Độ bền điện: Kiểm tra ở điện áp 1000V trong 1 phút không phóng điện Nhiệt độ môi trường: -5 - 60˚C
- Hệ thống quản lý sản xuất và chất lượng: 111711.QMS.CN17 ISO: 9001:2015
- Hãng sản xuất: FUSHIN
- Nơi sản xuất: Made In Viet Nam
- Sản xuất theo tiêu chuẩn số: TCCS 04:2020/CTYFUSHIN./Trung tâm Kỹ Thuật Tiêu Chuẩn Đo Lường Chất Lượng TP. HCM
SƠ ĐỒ TỔ ĐẤU DÂY ỔN ÁP FUSHIN 75KVA 3 PHA
LƯU Ý KHI MUA ỔN ÁP 3 PHA 75KVA
- Chất lượng ổn áp 3 pha 75KVA Fushin mới 100%
- Giá trên đã có khuyến mãi, chưa bao gồm thuế VAT 10%
- Miễn phí giao hàng lắp đặt máy ổn áp 3 pha 75KVA
- Thanh toán 100% sau khi giao ổn áp 75KVA Fushin
- Ổn áp Fushin bảo hành 4 năm từ ngày sản xuất hoặc 36 tháng kể từ ngày giao hàng.
Thông số kỹ thuật ổn áp 75KVA
Điện áp vào/ Input | 320V ~ 420V (3P+N) |
Điện áp ra/Output | 380V (3P+N) ± 2-3% |
Tần số/frequency | 50Hz/60HZ |
Nguyên lý điều khiển/ Operational principle | Động cơ Servo DC 1 chiều / Servo motor 12VDC |
Công suất/Capacity | 75KVA |
Thời gian đáp ứng với 10% điện áp vào thay đổi/ Response timme against 10% Input voltage deviation | 1s ÷ 3s |
Bảo vệ quá tải/Overload protection | MCCB bảo vệ đầu vào 100A/ MCCB Input 100A |
Độ ồn/Noise level | ≤ 40dB |
Nhiệt độ môi trường/Environment temperature | -5 - 65˚C |
Hiển thị/Display | Lap, Vol meter, Ampe |
Điện trở cách điện/Insulation | Lớn hơn 5MΩ ở điện áp 1000VDC/Greater than 5MΩ at 1000VDC |
Độ bền điện - Dielectric Strenght | Kiểm tr ở điện áp 2000V trong vòng 1 phút/Tested at AC 2000V for 1 min |
Kiểu dáng-Style | Kiểu dáng . kích thước thay đổi không cần báo trước/ The deesign can be changge |
