Giải pháp 220V 1 pha lên 380V 3 pha cho thang máy bằng biến áp FUSHIN và Biến Tần

Khi thi công thang máy gia đình tại các khu vực không có điện 3 pha, ngoài việc sử dụng máy biến đổi pha chuyên dụng cho toàn bộ hệ thống, giới kỹ thuật còn truyền tai nhau một "bí quyết" cực kỳ hiệu quả và tiết kiệm. Giải pháp này đặc biệt được ứng dụng rộng rãi cho các dòng thang máy lắp ráp (thang liên doanh).

Đó chính là phương án: Tách riêng hệ điều khiển chạy 220V, và sử dụng biến áp tự ngẫu 1 pha 220V/380V kết hợp với chức năng bù pha của biến tần để cấp nguồn 3 pha cho động cơ.

Bài viết này sẽ "mổ xẻ" chi tiết bản chất kỹ thuật của cấu hình này, giúp các chủ đầu tư và anh em thợ thi công hiểu rõ cách thức vận hành.

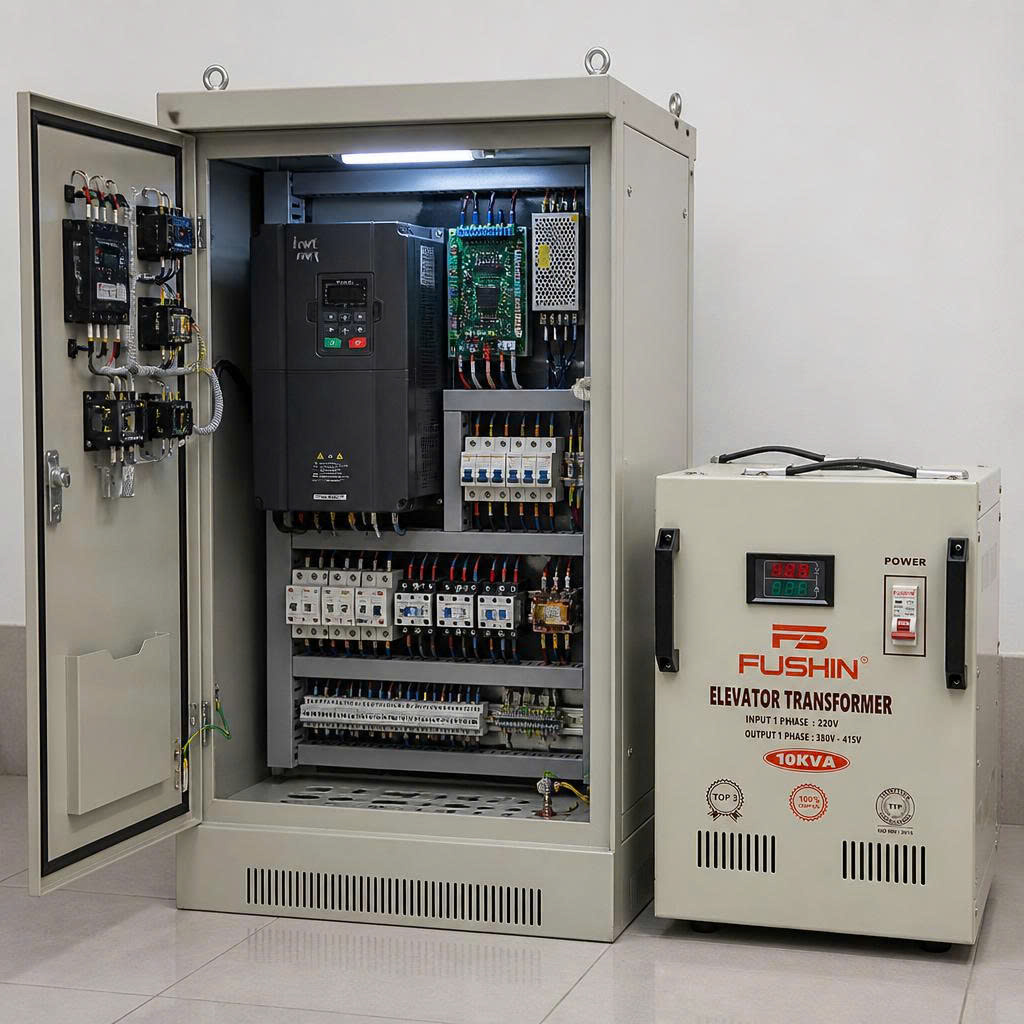

Kết hợp biến áp tự ngẫu và biến tần là giải pháp kỹ thuật thông minh cho thang máy không có điện 3 pha.

1.Bản chất kỹ thuật: Tận dụng chế độ bù pha của biến tần

Nhiều người thắc mắc: "Biến áp 1 pha chỉ nâng lên được 380V 1 pha, vậy làm sao motor 3 pha chạy được?". Chìa khóa của toàn bộ giải pháp này nằm ở chiếc Biến tần (Inverter).

Trong các tủ điện thang máy lắp ráp, kỹ thuật viên có thể can thiệp sâu vào cấu hình hệ thống theo sơ đồ sau:

1. Tách riêng hệ thống điều khiển (220V) Toàn bộ bo mạch, đèn chiếu sáng, quạt thông gió, phanh từ... vốn hoạt động ở điện áp 220V sẽ được đấu nối trực tiếp vào nguồn điện lưới 1 pha của gia đình. Việc này giúp giảm tải cho thiết bị chuyển đổi.

2. Nâng áp bằng Biến áp tự ngẫu 220V/380V Nguồn điện 1 pha 220V được đưa qua một máy biến áp tự ngẫu 1 pha. Nhiệm vụ duy nhất của máy biến áp lúc này là kích điện áp từ 220V lên 380V. Lưu ý, dòng điện đầu ra lúc này vẫn là 380V 1 pha.

3. Xử lý tạo 3 pha bằng Biến tần Đây là bước quyết định. Nguồn 380V 1 pha từ biến áp sẽ được cấp vào 2 chân đầu vào (thường là chân R và S hoặc L1 và L2) của biến tần 3 pha. Lúc này, kỹ thuật viên sẽ vào cài đặt thông số (Parameter) của biến tần để tắt chức năng bảo vệ mất pha đầu vào. Khi đó, biến tần sẽ tận dụng hệ thống tụ Bus DC và bo mạch nghịch lưu IGBT bên trong để thực hiện chế độ bù pha, tự động tổng hợp và xuất ra dòng điện 3 pha 380V chuẩn ở các chân U, V, W để cấp cho Motor thang máy.

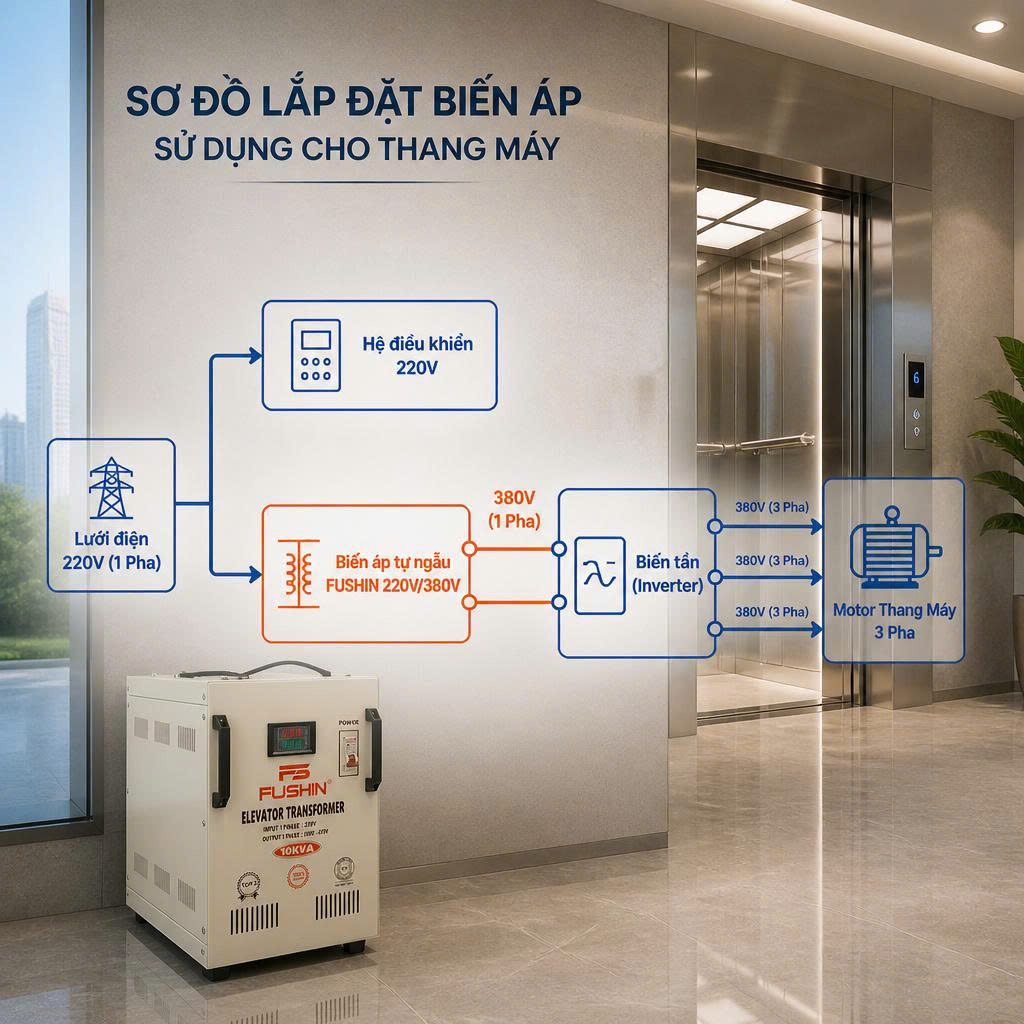

Sơ đồ kỹ thuật thể hiện: Lưới 220V -> (Chia 2 ngả: 1 ngả vào hệ điều khiển, 1 ngả vào Biến áp) -> Biến áp tự ngẫu 220V/380V -> Biến tần (vào 2 chân, ra 3 chân) -> Motor 3 pha.

2. Tại sao thang máy lắp ráp lại ưa chuộng giải pháp này?

Đối với các dòng thang máy nhập khẩu nguyên chiếc, tủ điện thường được đồng bộ hóa và khóa mã, rất khó để can thiệp tách nguồn. Tuy nhiên, với thang máy lắp ráp, tủ điện được các kỹ sư trong nước tự thiết kế và lập trình, do đó việc áp dụng cấu hình biến áp tự ngẫu kết hợp biến tần mang lại những lợi ích khổng lồ:

• Tiết kiệm chi phí tối đa: Thay vì phải mua một bộ chuyển đổi pha công suất lớn (đắt tiền) để gánh cả hệ thống, việc chỉ dùng một chiếc biến áp tự ngẫu để nuôi riêng motor sẽ giúp giảm chi phí vật tư xuống đáng kể.
• Nhỏ gọn, dễ lắp đặt: Biến áp tự ngẫu có kích thước nhỏ gọn hơn biến áp cách ly, rất dễ bố trí trong không gian chật hẹp của phòng máy hoặc tầng tum.
• Vận hành cực êm: Vì biến tần vẫn thực hiện chức năng điều khiển tốc độ, thang máy vẫn giữ được sự êm ái tuyệt đối khi khởi động và dừng tầng.

3. Chọn Biến áp tự ngẫu FUSHIN 220V/380V – Yếu tố sống còn của hệ thống

Trong cấu hình này, biến tần phải làm việc ở "chế độ bù pha" (chỉ nhận điện từ 2 pha thay vì 3 pha), do đó dòng điện rút từ máy biến áp sẽ lớn hơn bình thường. Nếu máy biến áp không đủ công suất thực hoặc bị sụt áp khi motor đề ba, biến tần sẽ lập tức báo lỗi (Under Voltage) và thang máy sẽ dừng đột ngột.

Đó là lý do các đơn vị thi công thang máy chuyên nghiệp luôn chỉ định sử dụng các dòng biến áp thang máy mang thương hiệu FUSHIN:

• 100% Dây đồng nguyên chất: Đảm bảo khả năng chịu tải nặng, dòng khởi động khỏe, triệt tiêu hoàn toàn hiện tượng sụt áp đầu vào của biến tần.
• Hiệu suất cao của dòng Tự ngẫu: Cấu tạo tự ngẫu giúp máy đạt hiệu suất truyền tải điện năng lên tới 95%, ít tiêu hao điện vô ích, không bị nóng khi thang máy chạy liên tục.
• Đủ dòng, đúng công suất: FUSHIN cam kết công suất thực, giúp biến tần luôn nhận được nguồn năng lượng dồi dào.

4. Các dòng biến áp thang máy FUSHIN bán chạy nhất hiện nay

Để đáp ứng đa dạng các mức tải trọng của thang máy gia đình, FUSHIN cung cấp dải công suất cực kỳ phong phú. Dưới đây là 3 mã sản phẩm được các thợ thi công lựa chọn nhiều nhất:

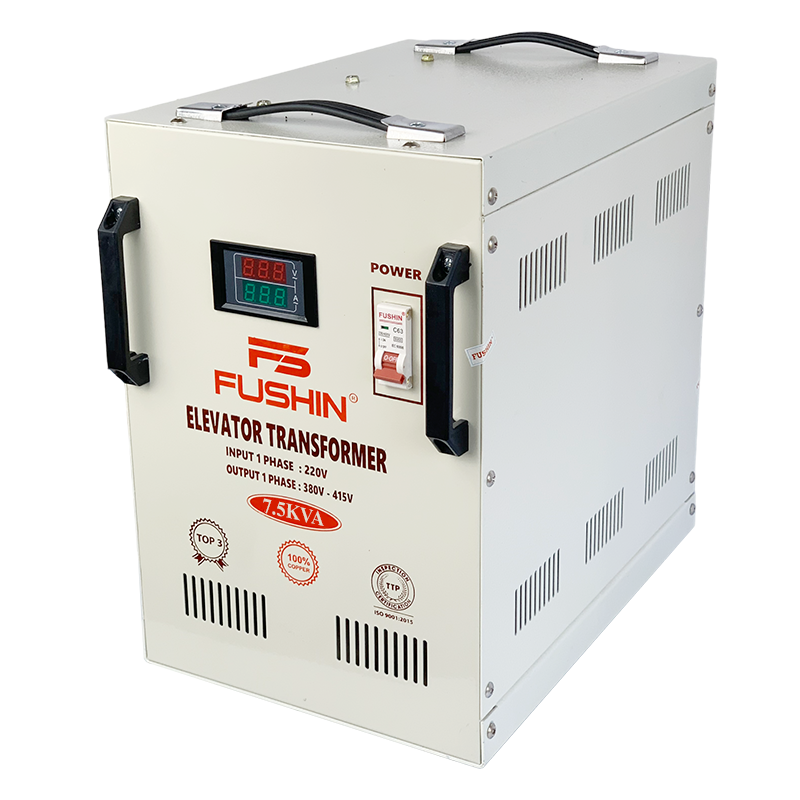

• Biến áp thang máy 7.5kVA (220V ra 380V 1 pha): Đây là sự lựa chọn hoàn hảo và tiết kiệm nhất cho các dòng thang máy gia đình cỡ nhỏ, tải trọng khoảng 300kg - 350kg.

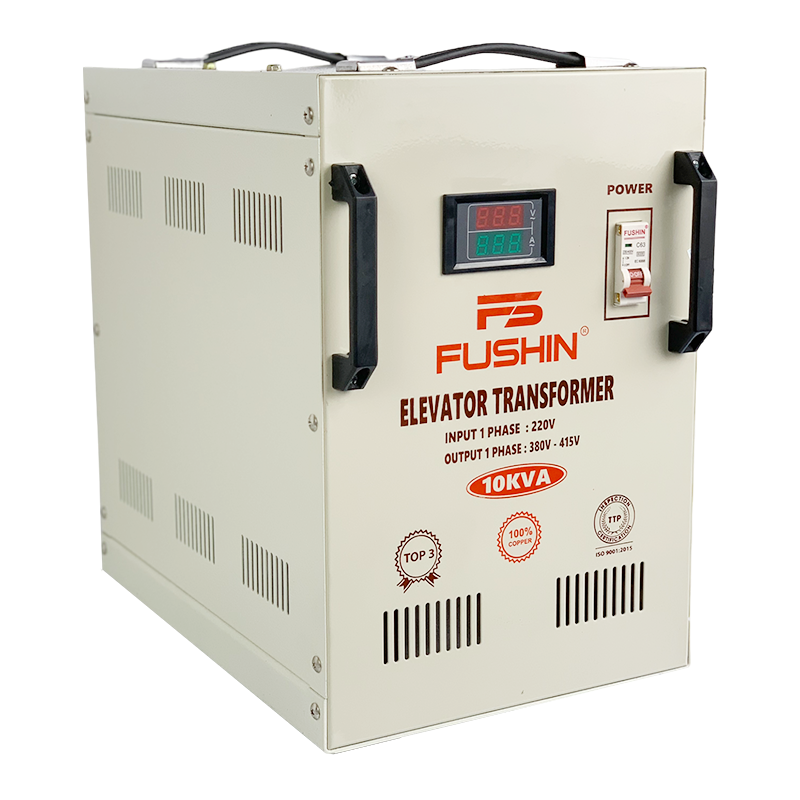

• Biến áp thang máy 10kVA (220V ra 380V 1 pha): Mã sản phẩm "quốc dân" được bán chạy nhất, tương thích tuyệt đối với các dòng thang máy tiêu chuẩn có tải trọng 450kg phổ biến tại các nhà phố hiện nay.
• Biến áp thang máy 15kVA (220V ra 380V 1 pha): Chuyên trị các hệ thống thang máy có tải trọng lớn từ 630kg trở lên, hoặc các thang máy có hành trình dài, tần suất sử dụng liên tục cần độ dự phòng công suất cao.

[Chèn hình ảnh 3: Ảnh ghép 3 sản phẩm 7.5kVA, 10kVA và 15kVA hoặc ảnh chụp thực tế 1 sản phẩm đại diện rõ nét. Thẻ ALT: Biến áp tự ngẫu 1 pha 220V/380V FUSHIN] Các dòng biến áp tự ngẫu FUSHIN với cuộn dây đồng 100% là "trái tim" cung cấp nguồn lực ổn định cho biến tần thang máy.

5. Một số lưu ý kỹ thuật khi áp dụng giải pháp này

Để hệ thống hoạt động bền bỉ, anh em kỹ thuật cần lưu ý:

1. Tăng công suất biến tần: Vì biến tần chạy ở chế độ mất pha đầu vào, dòng điện qua các Diode chỉnh lưu sẽ tăng cao. Do đó, thông thường phải chọn biến tần có công suất lớn hơn 1 cấp so với công suất motor (Ví dụ: Motor 5.5kW thì nên dùng biến tần 7.5kW).
2. Chọn đúng công suất biến áp: Tương tự, biến áp FUSHIN cũng cần được chọn dư tải để đảm bảo độ bền. Hãy dựa vào tải trọng thang và tham khảo 3 mã sản phẩm gợi ý ở trên để có quyết định chính xác.

Giải pháp sử dụng biến áp tự ngẫu 1 pha 220V/380V kết hợp chức năng bù pha của biến tần là một minh chứng cho sự linh hoạt và sáng tạo trong kỹ thuật thi công thang máy. Nó giải quyết bài toán thiếu điện 3 pha một cách triệt để với chi phí cực kỳ tối ưu.

Tuy nhiên, nếu thang máy của bạn là dòng nhập khẩu nguyên chiếc không thể tách nguồn, hoặc bạn muốn một giải pháp đồng bộ cấp 3 pha cho toàn bộ hệ thống ngay từ đầu, hãy tham khảo thiết bị chuyển đổi chuyên dụng tại bài viết: [tổng hợp các giải pháp điện 3 pha cho thang máy gia đình]
