I. KÝ HIỆU, NHÃN MÁC
- Thương hiệu: FUSHIN
- Xuất xứ: Việt Nam
- Model: BCU3P-30K
- Thời gian bảo hành: 36 Tháng
- Hãng sản xuất: Công ty TNHH SX & TM Fushin.

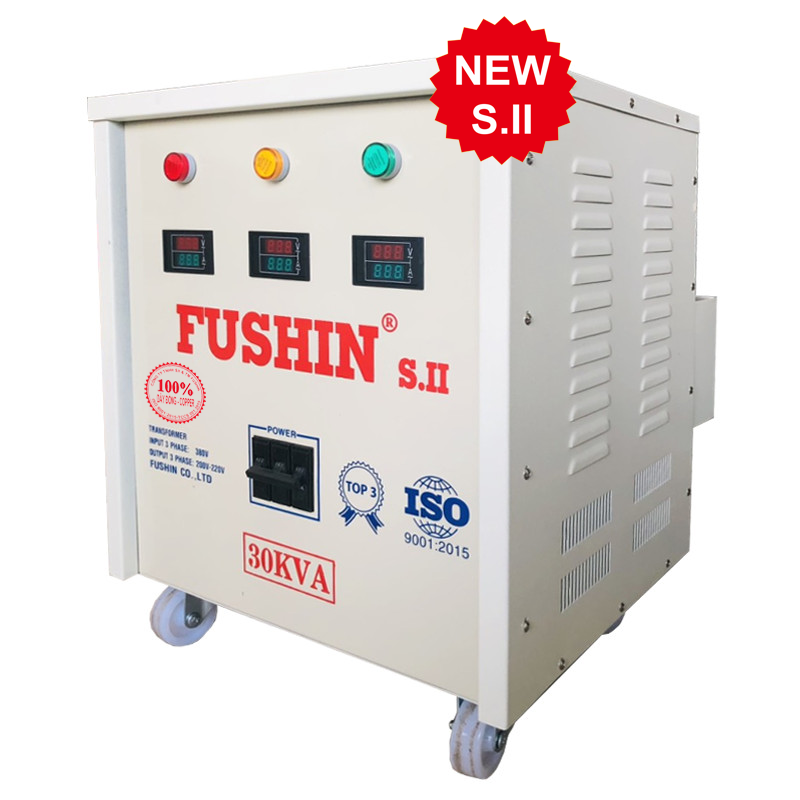

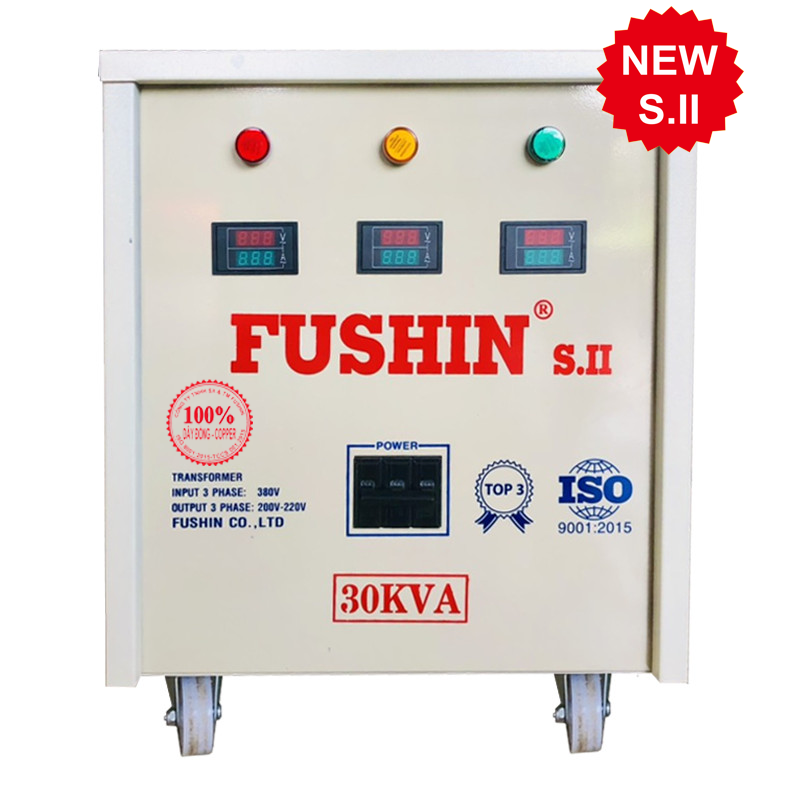

II. KIỂU DÁNG BIẾN ÁP 3 PHA 380V/200V-220V 30KVA
- Kích thước:
+ Chiều rộng: 470 (mm)
+ Chiều sâu: 470 (mm)
+ Chiều cao: 600 (mm)
- Trọng lượng: 85Kg ± 5%
- Màu sắc:
+ Mặt trước: Màu kem.
+ Mặt sau, mặt hông: Màu xám nhăn.
III. ĐẶC ĐIỂM VÀ THÔNG SỐ KỸ THUẬT MÁY BIẾN ÁP 3 PHA TỰ NGẪU 380V/200V-220V 30KVA FUSHIN
- Công suất định mức: 30KVA - 3Pha
- Điện áp đầu vào: 380V/3P
- Điện áp đầu ra: 200V-200V(3P+N)
- Tần số: 50Hz /60Hz
- Hệ số: Φ = 0.8 Hiệu suất 95%
- Vật liệu chế tạo:
+ Lõi của biến áp làm bằng FE - Silic định hướng xuất xứ Nhật Bản có độ từ thẩm cao tổn hao điện áp thấp.
+ Dây quấn biến áp được quấn từ dây đồng 100%
- Điện trở cách điện: Lớn hơn 5MΩ ở điện áp 1500VDC
- Hiển thị: Có đồng hồ báo volt kỹ thuật số báo điện áp ra, dòng tải Ampe và đèn báo điện đầu vào
- Kết nối điện áp vào/ra: Có các cọc tiếp điểm bằng thanh đồng bản và cố định bằng bulong Φ12
- Độ bền điện: Kiểm tra ở điện áp 1500V trong 1 phút không phóng điện
- Nhiệt độ môi trường: -5 - 60˚C
- Hệ thống quản lý sản xuất và chất lượng: 111711.QMS.CN17 ISO: 9001:2015
- Hãng sản xuất: FUSHIN
- Nơi sản xuất: Made In Viet Nam
- Sản xuất theo tiêu chuẩn số: TCCS 04:2020/CTYFUSHIN./Trung tâm Kỹ Thuật Tiêu Chuẩn Đo Lường Chất Lượng TP. HCM
Sơ đồ tổ đấu dây biến áp 3 pha tự ngẫu 380V/200V-220V 30KVA Fushin
THÔNG SỐ KỸ THUẬT BIẾN ÁP TỰ NGẪU 3 PHA 30KVA-NEW S.II
Điện áp vào / Input | 380V (3P) |
Điện áp ra/ Output | 220V-200V (3P) |
Tần số / Frequency | 50Hz /60Hz |
Công suất/Capacity: | 30KVA |
Nguyên lý hoạt động / Operational principle | Biến áp tự ngẫu/ Not Isolation |
Kiểu đấu dây | Hình sao (Y) |
Bảo vệ quá tải / Overload protection | CB đầu vào, MCB Input |
Điện trở cách điện / Insulation | Lớn hơn 5MΩ ở điện áp 1000VDC/Greater than 5MΩ at 1000VDC |
Hiển thị / Display | Lape/ Vol Out |
Nhiệt độ môi trường / Environment temperature: | -5 - 60˚C |
Hiệu suất / Efficiency | >95% |
Kích thước / Size (mm) | 470 x 470 x 600 mm |
Trọng lượng / Weight ( Kg) | 85 Kg |
