Đối với các hệ thống điện công nghiệp quy mô lớn, việc trang bị ổn áp 3 pha ngâm dầu Fushin 600kVA là giải pháp tối ưu để bảo vệ dây chuyền sản xuất. Tuy nhiên, để thiết bị phát huy 100% công suất và đảm bảo an toàn phòng chống cháy nổ, công tác tính toán dòng tải, chọn tiết diện cáp dẫn và thiết bị đóng cắt (Aptomat/CB) đóng vai trò sống còn.
Bài viết dưới đây sẽ cung cấp các thông số kỹ thuật tiêu chuẩn, giúp các kỹ sư M&E và nhà thầu cơ điện dễ dàng lập hồ sơ thi công lắp đặt ổn áp 3 pha 600kVA.
1. Công Thức Tính Dòng Tải Định Mức Cho Ổn Áp 600kVA
Để chọn được cáp điện và CB chính xác, bước đầu tiên là phải xác định được dòng điện định mức tối đa chạy qua máy. Chúng ta áp dụng công thức tính dòng điện xoay chiều 3 pha:
I= S / ( √3 × U )
Trong đó:
- S: Công suất biểu kiến của ổn áp = 600kVA = 600.000VA
- U: Điện áp dây = 380V
- √3 : Hệ số dòng 3 pha ≈1.732
Áp dụng công thức, ta có dòng điện định mức tối đa mỗi pha là: I= 600.000 / (1.732×380 ) ≈ 911A
2. Hướng Dẫn Chọn Thiết Bị Đóng Cắt (CB) Và Cáp Điện
Với dòng tải cực đại lên đến 911A/pha, việc lựa chọn vật tư kết nối cần tuân thủ nghiêm ngặt tiêu chuẩn an toàn điện công nghiệp.
2.1. Chọn Aptomat (CB) Tổng
Để đảm bảo CB không bị nhảy (trip) do dòng khởi động của các động cơ lớn trong nhà máy, dòng định mức của CB phải lớn hơn dòng tải định mức của máy từ 10% - 20%.
- Thông số đề xuất: Sử dụng MCCB 3 Pha 1000A (Nên chọn các thương hiệu uy tín như LS, Schneider, Mitsubishi...).
2.2. Chọn Tiết Diện Cáp Điện (Cáp Đồng)
Theo tiêu chuẩn mật độ dòng điện an toàn cho cáp đồng (Cu/XLPE/PVC) tiết diện lớn, khả năng chịu tải thường ở mức 1.5A−2A/mm. Để dẫn dòng 911A mà không gây sụt áp trên đường dây hay phát nhiệt làm chảy vỏ cáp, chúng ta cần chia nhỏ cáp để tăng bề mặt tản nhiệt.
- Phương án thi công tối ưu: Sử dụng 2 sợi cáp đồng tiết diện 240mm² hoặc 2 sợi 300mm² đi song song cho mỗi pha.
- Cáp trung tính (N): Chọn cáp bằng 50% - 70% tiết diện cáp pha (VD: 1 sợi 300mm²).
- Cáp tiếp địa (PE): Tối thiểu 1 sợi cáp đồng trần hoặc bọc vàng sọc xanh 120mm² - 150mm².
Bấm cosse thủy lực chắc chắn và siết chặt bu-lông tại các cọc đấu nối để tránh hiện tượng mo-ve sinh nhiệt.

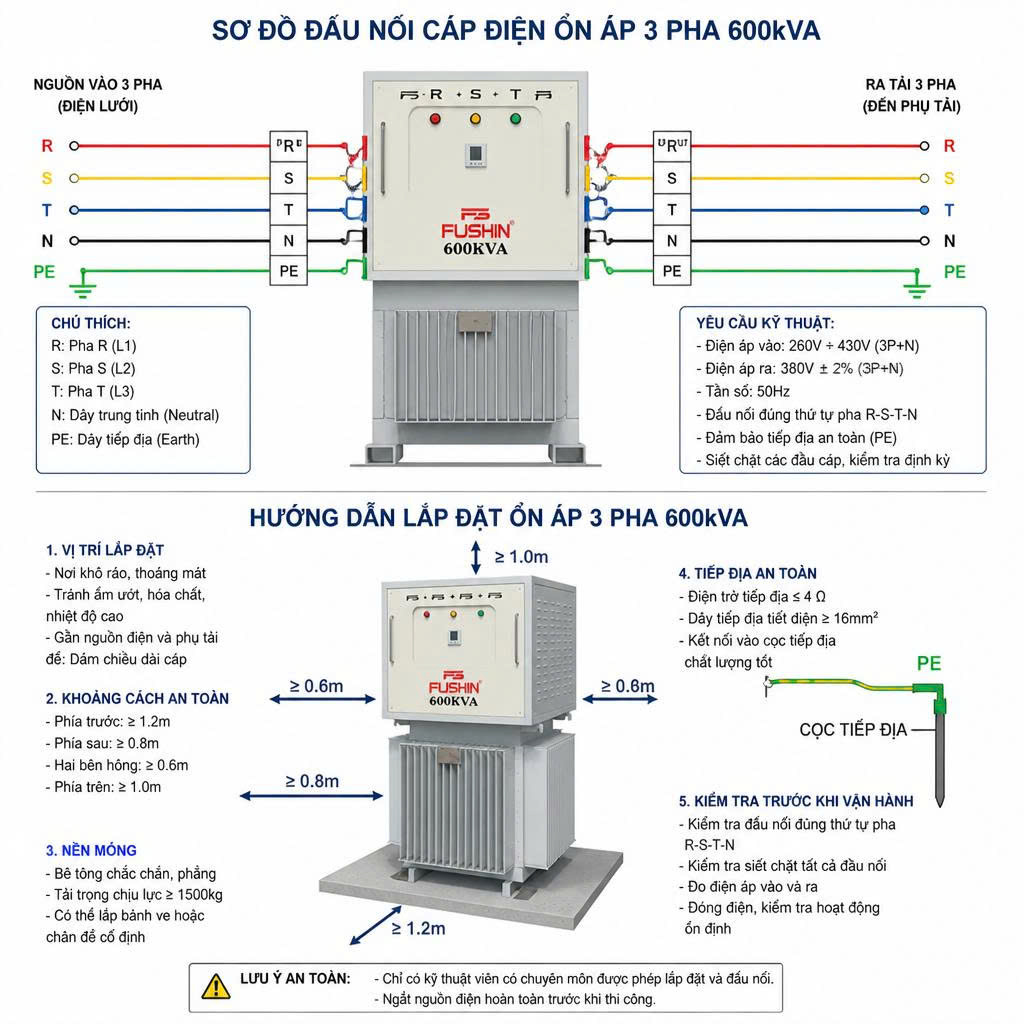

3. Tiêu Chuẩn Thi Công Lắp Đặt Ổn Áp Ngâm Dầu 600kVA
Khác với dòng ổn áp khô, ổn áp 3 pha ngâm dầu fushin 600kva có trọng lượng rất nặng (lên tới hàng tấn do chứa dầu biến thế) và thiết kế tản nhiệt đặc thù. Khi thi công cần lưu ý:
- Vị trí đặt máy:
- Phải đổ bệ móng bê tông cốt thép chịu lực hoặc đặt trên khung thép I/U chắc chắn.
- Máy có thể đặt ngoài trời (thiết kế chuẩn IP54) nhưng nên có mái che phụ để tăng tuổi thọ lớp sơn tĩnh điện.
- Khoảng cách tản nhiệt: Đặt máy cách tường và các thiết bị khác tối thiểu 0.5m - 0.8m để không khí lưu thông, giúp cánh tản nhiệt của thùng dầu làm mát hiệu quả.
- Hệ thống tiếp địa (Bắt buộc): Vỏ máy phải được nối đất an toàn với hệ thống cọc tiếp địa của nhà xưởng (Điện trở nối đất R≤4ΩR≤4Ω) để triệt tiêu dòng rò và an toàn cho người vận hành.
4. Câu Hỏi Thường Gặp (FAQ) - Kỹ Thuật & Vận Hành
Q1: Ổn áp ngâm dầu Fushin 600kVA có chịu được dòng khởi động của hệ thống motor lớn không?
Trả lời: Hoàn toàn chịu được. Nhờ cấu tạo lõi từ và cuộn dây đồng tiết diện lớn ngâm trong dầu, máy có khả năng chịu quá tải ngắn hạn (dòng khởi động) lên đến 150% - 200% trong vài giây mà không bị sụt áp hay cháy chập như ổn áp chổi than.
Q2: Bao lâu thì cần phải bảo dưỡng và thay dầu biến thế cho máy?
Trả lời: Máy sử dụng chu trình tản nhiệt tuần hoàn kín, dầu biến thế không bị bay hơi hay hao hụt. Quý khách gần như không tốn chi phí bảo dưỡng hàng năm. Chỉ cần kiểm tra định kỳ chất lượng dầu sau khoảng 5 - 7 năm vận hành.
Q3: Nếu xảy ra sự cố, Fushin hỗ trợ kỹ thuật trong bao lâu?
Trả lời: Fushin cam kết bảo hành chính hãng 4 năm. Đội ngũ kỹ sư cơ động sẽ có mặt xử lý sự cố trong vòng 2h - 4h (đối với khu vực miền Nam) để đảm bảo không làm gián đoạn dây chuyền sản xuất của nhà máy.
