Hướng Dẫn Cách Tính Tải Và Lắp Đặt Ổn Áp 3 Pha Ngâm Dầu 500kVA Fushin Đúng Kỹ Thuật
Hướng dẫn chi tiết cách tính toán công suất tải thực tế và quy trình lắp đặt ổn áp 3 pha ngâm dầu Fushin 500kVA an toàn, đúng tiêu chuẩn kỹ thuật M&E.
Việc đầu tư một hệ thống ổn áp 3 pha ngâm dầu Fushin 500kVA cho nhà máy hay tòa nhà là quyết định chiến lược để bảo vệ hệ thống máy móc thiết bị trị giá hàng chục tỷ đồng. Tuy nhiên, để thiết bị phát huy tối đa hiệu suất, vận hành bền bỉ suốt 20 - 25 năm và không gặp các sự cố quá tải hay rò rỉ điện, quy trình tính toán công suất tải và kỹ thuật thi công lắp đặt bắt buộc phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật điện công nghiệp.
Bài viết dưới đây, các kỹ sư đầu ngành của Fushin sẽ hướng dẫn chi tiết cách tính tải ổn áp 3 pha và quy trình lắp đặt máy an toàn, chuẩn xác nhất tại công trình.
[CHÈN HÌNH ẢNH TẠI ĐÂY]
- Tên file ảnh:

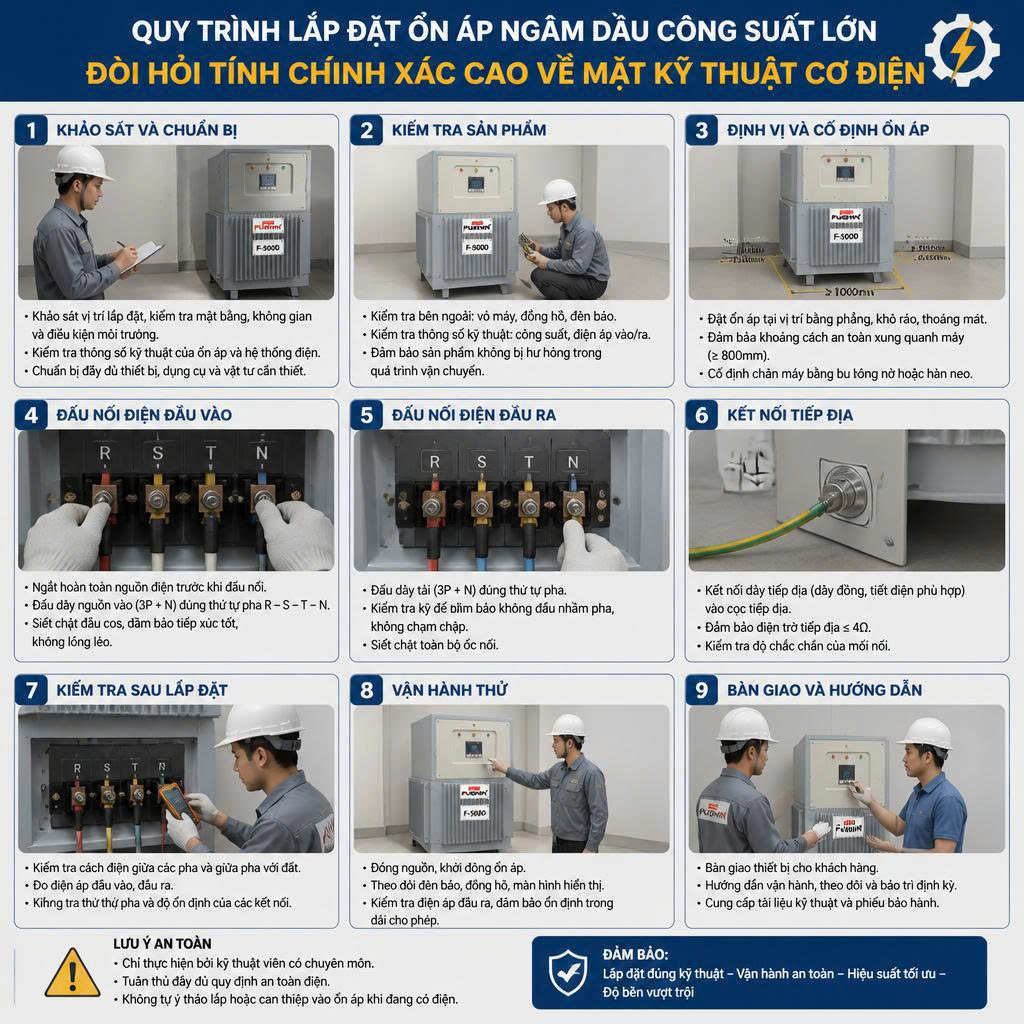

huong-dan-lap-dat-on-ap-3-pha-ngam-dau-fushin-500kva.jpg - Alt text: Kỹ sư Fushin hướng dẫn lắp đặt ổn áp 3 pha ngâm dầu 500kVA đúng kỹ thuật
- Chú thích: Hình 1: Quy trình lắp đặt ổn áp ngâm dầu công suất lớn đòi hỏi tính chính xác cao về mặt kỹ thuật cơ điện
1. Hướng Dẫn Cách Tính Tải Cho Ổn Áp 3 Pha Ngâm Dầu Fushin 500kVA
Một sai lầm phổ biến của nhiều đơn vị là tính tổng công suất thiết bị (kW) rồi chọn máy ổn áp có công suất tương đương (kVA). Điều này cực kỳ nguy hiểm, dễ dẫn đến tình trạng quá tải gây nhảy Aptomat bảo vệ hoặc làm giảm tuổi thọ của máy.
1.1. Công thức quy đổi công suất cơ bản
Công suất của ổn áp được tính bằng kVA (Công suất biểu kiến), trong khi công suất của thiết bị tiêu thụ thường được ghi bằng kW (Công suất tác dụng) hoặc HP (Mã lực).
- Công thức quy đổi: kVA=kW x cos(φ)
- Quy đổi từ HP sang kW: 1HP ≈ 0.75kW
(Hệ số công suất cosφcosφ của các thiết bị công nghiệp thường dao động trong khoảng từ 0.8 đến 0.85).
1.2. Tính toán dòng khởi động (Dòng đề-pa)
Đối với các thiết bị sử dụng động cơ điện công suất lớn như máy nén khí, hệ thống điều hòa trung tâm Chiller, máy ép nhựa, máy dệt sợi... dòng điện khởi động thực tế có thể tăng vọt gấp 3 đến 5 lần dòng định mức.
- Lời khuyên từ chuyên gia: Khi tính toán tổng tải cho hệ thống ổn áp Fushin F-500DS hoặc Fushin F-500D, bạn chỉ nên khai thác tối đa 80% - công suất định mức của máy (tương đương tải thực tế khoảng 400kW). Khoảng dự phòng 15% - 20% còn lại là cực kỳ cần thiết để bù đắp cho dòng khởi động của các động cơ lớn và đảm bảo máy không bị sụt áp đột ngột.
2. Quy Trình Và Yêu Cầu Kỹ Thuật Lắp Đặt Ổn Áp Ngâm Dầu 500kVA
Do đặc thù máy có trọng lượng rất lớn (chứa thùng dầu biến thế nặng hàng tấn), việc thi công hướng dẫn lắp đặt ổn áp ngâm dầu cần tuân thủ các bước sau:
2.1. Chuẩn bị mặt bằng lắp đặt
- Vị trí: Đặt máy ở nơi khô ráo, thông thoáng. Khoảng cách từ vỏ máy đến tường hoặc các chướng ngại vật xung quanh tối thiểu phải đạt 50cm để đảm bảo quá trình tản nhiệt tự nhiên của dầu biến thế ra môi trường đạt hiệu quả tốt nhất.
- Nền móng: Bắt buộc phải đặt máy trên nền bê tông phẳng, có khả năng chịu lực cực tốt, không bị sụt lún. Nên thiết kế bệ đỡ cao hơn mặt sàn từ 10cm - 15cm để tránh ngập nước khi có sự cố.
2.2. Lựa chọn tiết diện cáp điện động lực (Cáp nguồn)
Với công suất 500kVA, dòng điện định mức của máy đạt khoảng 750A. Việc chọn sai tiết diện cáp sẽ gây nóng dây, hao tổn điện năng và nguy cơ chập cháy cực cao.
- Cáp đồng (Cu): Khuyến nghị sử dụng cáp có tiết diện tối thiểu từ 185mm² đến 240mm² cho mỗi pha.
- Cáp nhôm (Al): Nếu dùng cáp nhôm, tiết diện bắt buộc phải từ 240mm² đến 300mm².
2.3. Đấu nối dây trung tính (N) và tiếp địa (Earth) - Lưu ý đặc biệt
- Dây trung tính (N): Dòng ổn áp ngâm dầu Fushin hoạt động dựa trên nguyên lý điều áp cảm ứng điện từ vô cùng hiện đại. Nhờ công nghệ cảm ứng này, thiết bị hoàn toàn không cần đấu nối dây trung tính (N) vào máy. Dây trung tính (N) sẽ đi trực tiếp từ nguồn lưới điện của nhà máy đến thẳng phụ tải tiêu thụ mà không cần đi qua ổn áp. Điều này giúp đơn giản hóa tối đa sơ đồ đấu nối, đồng thời loại bỏ hoàn toàn rủi ro đứt dây trung tính gây dâng áp cháy thiết bị thường gặp ở các hệ thống điện thông thường.
- Dây tiếp địa (Earth): Đây là yêu cầu bắt buộc đối với các thiết bị điện công nghiệp công suất lớn. Cần đấu nối dây tiếp địa trực tiếp từ vỏ thùng dầu của ổn áp xuống hệ thống cọc tiếp địa tiêu chuẩn của nhà xưởng (yêu cầu điện trở đất ≤4Ω) để triệt tiêu hoàn toàn dòng rò, đảm bảo an toàn tuyệt đối cho công nhân vận hành và bảo dưỡng.
[CHÈN HÌNH ẢNH TẠI ĐÂY]
- Tên file ảnh:

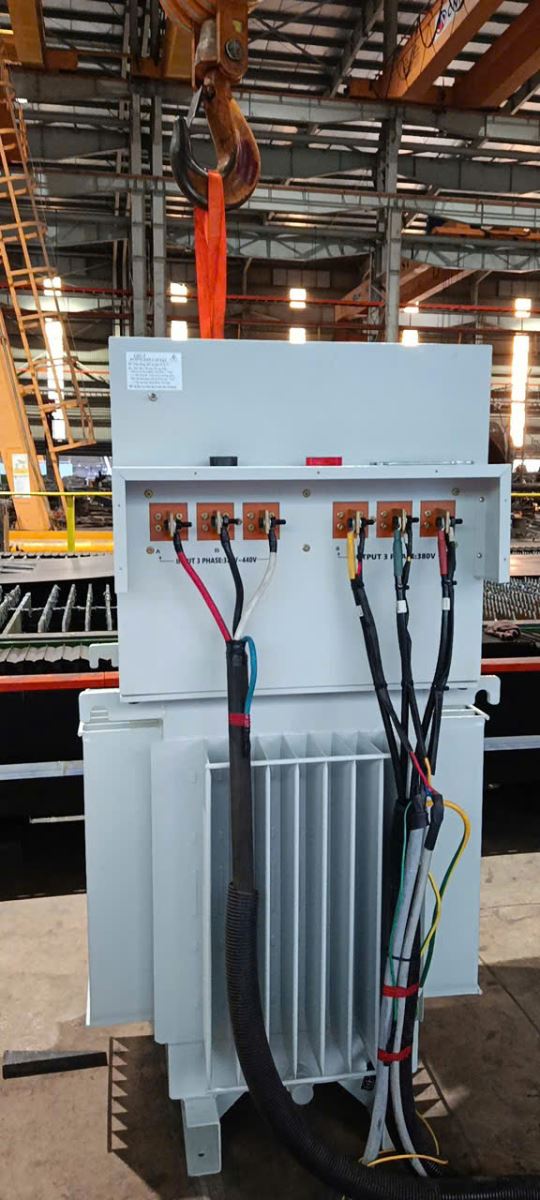

dau-noi-cap-dong-luc-on-ap-ngam-dau-fushin-500kva.jpg - Alt text: Đấu nối cáp điện động lực cho máy ổn áp ngâm dầu Fushin 500kVA
- Chú thích: Hình 2: Đấu nối cáp điện động lực đúng tiết diện và bắt buộc phải có dây tiếp địa an toàn
3. Vận Hành Hai Chiều - Giải Pháp Bảo Vệ Toàn Diện Cho Nhà Máy
Sau khi lắp đặt hoàn thiện, dòng ổn áp 3 pha ngâm dầu Fushin 500kVA sẽ tự động vận hành thông minh mà không cần sự can thiệp thủ công của con người:
- Khống chế dâng áp do điện mặt trời: Vào những khung giờ trưa nắng, khi các nhà xưởng giảm công suất tiêu thụ nhưng hệ thống điện mặt trời áp mái vẫn phát điện tối đa, điện áp lưới sẽ bị đẩy lên rất cao (dâng áp). Model Fushin F-500D với dải chịu đựng lên tới 456V sẽ tự động hạ áp về mức 380V, ngăn ngừa cháy nổ bo mạch của các thiết bị nhạy cảm.
- Bù sụt áp giờ cao điểm: Vào các giờ cao điểm sản xuất, khi lưới điện sụt sâu xuống 304V, máy sẽ tự động kéo điện khỏe, ổn định dòng ra liên tục để duy trì hoạt động thông suốt cho toàn bộ dây chuyền sản xuất.
4. Liên Hệ Fushin Để Được Khảo Sát Và Lắp Đặt Trọn Gói
Việc lắp đặt một thiết bị điện công nghiệp công suất lớn như ổn áp fushin 500kva chính hãng đòi hỏi chuyên môn kỹ thuật rất cao. Để tránh những sai sót không đáng có, Fushin cung cấp dịch vụ trọn gói từ khảo sát, đo đạc biểu đồ điện áp miễn phí cho đến vận chuyển và giám sát lắp đặt tận nơi tại công trình.
Đặc biệt, Fushin luôn áp dụng chính sách chiết khấu cực cao cho các nhà thầu xây lắp, đơn vị M&E và đại lý thương mại khi mua các dòng ổn áp ngâm dầu công suất lớn.
