Cách Tính Tải & Lắp Đặt Ổn Áp 3 Pha Ngâm Dầu 300kVA Fushin

Việc đầu tư một hệ thống ổn áp 3 pha ngâm dầu 300kVA là quyết định quan trọng nhằm bảo vệ toàn bộ dây chuyền máy móc đắt tiền của nhà máy. Tuy nhiên, để thiết bị vận hành đạt hiệu suất cao nhất, tránh lãng phí hoặc quá tải gây sập nguồn, các kỹ sư cơ điện cần phải giải quyết được hai bài toán cốt lõi: Tính toán tổng công suất tải chính xác và thực hiện quy trình lắp đặt đúng tiêu chuẩn kỹ thuật.

Bài viết dưới đây sẽ hướng dẫn chi tiết từ các chuyên gia kỹ thuật Fushin, giúp bạn tự tin tính toán và giám sát quá trình lắp đặt hệ thống ổn áp công nghiệp cho nhà xưởng của mình , .

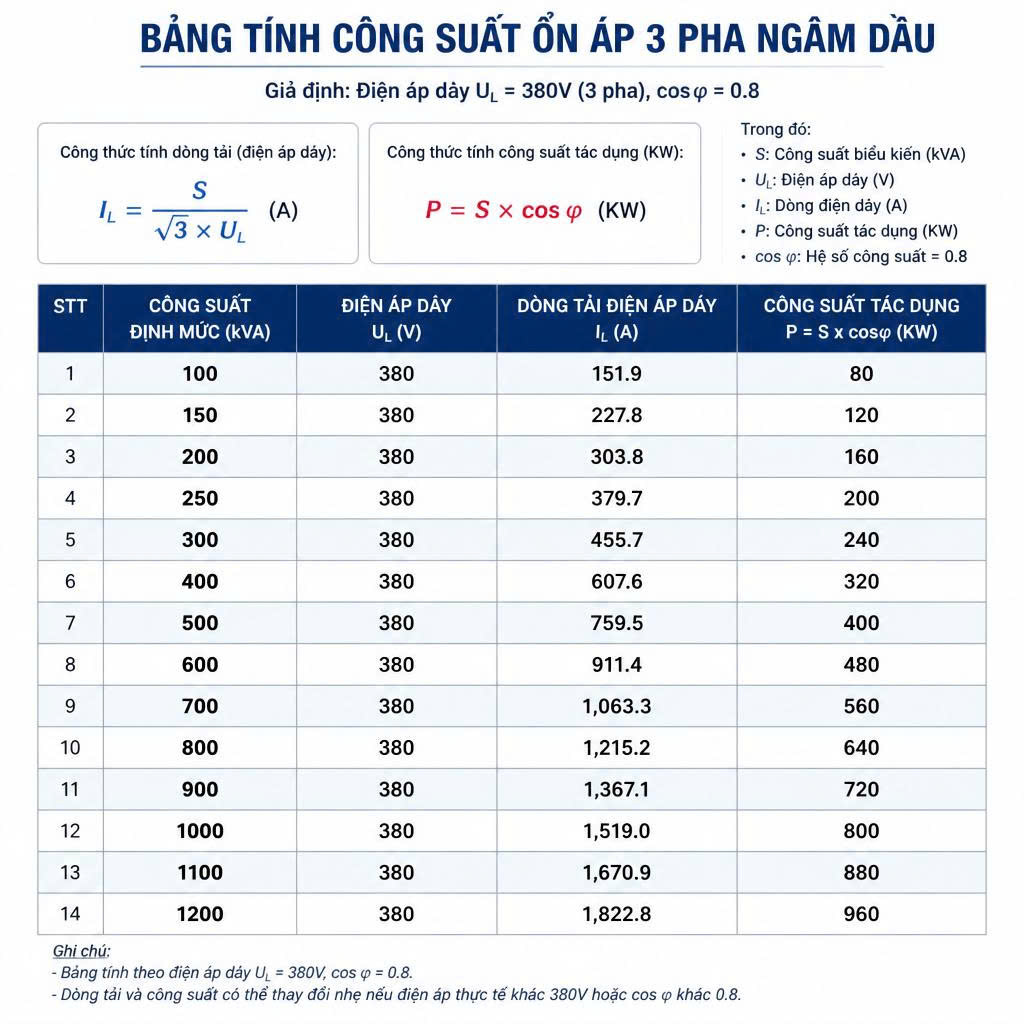

Tính toán dòng tải Ampe (A) chính xác là bước bắt buộc trước khi tiến hành lắp đặt ổn áp ngâm dầu 300kVA Fushin.

1. Công thức và cách tính tải ổn áp 300kVA cho nhà xưởng

Một sai lầm phổ biến của nhiều doanh nghiệp là cộng gộp công suất ghi trên nhãn máy (kW) rồi chọn ổn áp có công suất tương đương (kVA). Cách tính này rất dễ dẫn đến tình trạng quá tải, nhảy Aptomat liên tục khi nhà máy đi vào hoạt động.

Để áp dụng cách tính tải ổn áp 300kVA chuẩn xác, chúng ta cần thực hiện theo 3 bước sau:

Bước 1: Quy đổi công suất từ kW sang kVA

Công suất của các thiết bị máy móc thường được ghi bằng Kilowatt (kW), trong khi công suất ổn áp được tính bằng Kilo-Volt-Ampere (kVA). Công thức quy đổi như sau:

Công suất biểu kiến (kVA)= Công suất thực  (kW) / cos⁡ϕ

Trong đó: cos⁡ϕcosϕ là hệ số công suất của thiết bị (đối với động cơ, motor công nghiệp, hệ số này thường dao động từ 0.8 đến 0.85).

• Ví dụ: Một motor có công suất 160kW, hệ số cos⁡ϕ=0.8. Công suất biểu kiến sẽ là: 160/0.8=200kVA

Bước 2: Tính toán dòng khởi động (Hệ số khởi động motor)

Đây là yếu tố cực kỳ quan trọng đối với các thiết bị sử dụng động cơ lớn như máy nén khí, máy ép nhựa, chiller, bơm nước. Khi khởi động, dòng điện của motor (I_kđ) sẽ tăng vọt gấp 3 đến 5 lần (nếu khởi động trực tiếp) hoặc gấp 1.5 đến 2.5 lần (nếu có biến tần hoặc khởi động mềm) so với dòng định mức.

Do đó, khi tính toán tổng tải, bạn phải nhân công suất của động cơ lớn nhất với hệ số khởi động tương ứng để tránh sụt áp cục bộ làm ổn áp bị ngắt bảo vệ.

Bước 3: Tính hệ số đồng thời và hệ số an toàn

Trong thực tế, không phải tất cả máy móc trong xưởng đều hoạt động hết công suất cùng một thời điểm. Chúng ta áp dụng công thức tổng quát:

Công suất của ổn áp cần mua = (Tổng công suất tải quy đổi kVA× K_đt ) × 1.25 ( hoặc 1.5 đối với tải động cơ)

Trong đó:

• KđtKđt​ là hệ số đồng thời (thường chọn từ 0.7 đến 0.85 tùy quy mô vận hành).
• 1.25 là hệ số an toàn (khuyến khích ổn áp chỉ nên chạy ở mức 70% - 80% công suất định mức để đảm bảo độ bền tối đa).

👉 Kết luận: Với dòng ổn áp công nghiệp 300kVA Fushin (tải thực tế tối đa khoảng 240kW), thiết bị sẽ hoạt động hoàn hảo và an toàn nhất cho hệ thống nhà xưởng có tổng công suất tải duy trì ở mức 170kW đến 200kW.

2. Quy trình lắp đặt ổn áp ngâm dầu 300kVA Fushin chuẩn kỹ thuật

Thiết bị ổn áp ngâm dầu công suất lớn có trọng lượng nặng và chứa lượng dầu biến thế cách điện bên trong. Do đó, lắp đặt ổn áp ngâm dầu 300kVA đòi hỏi phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện , .

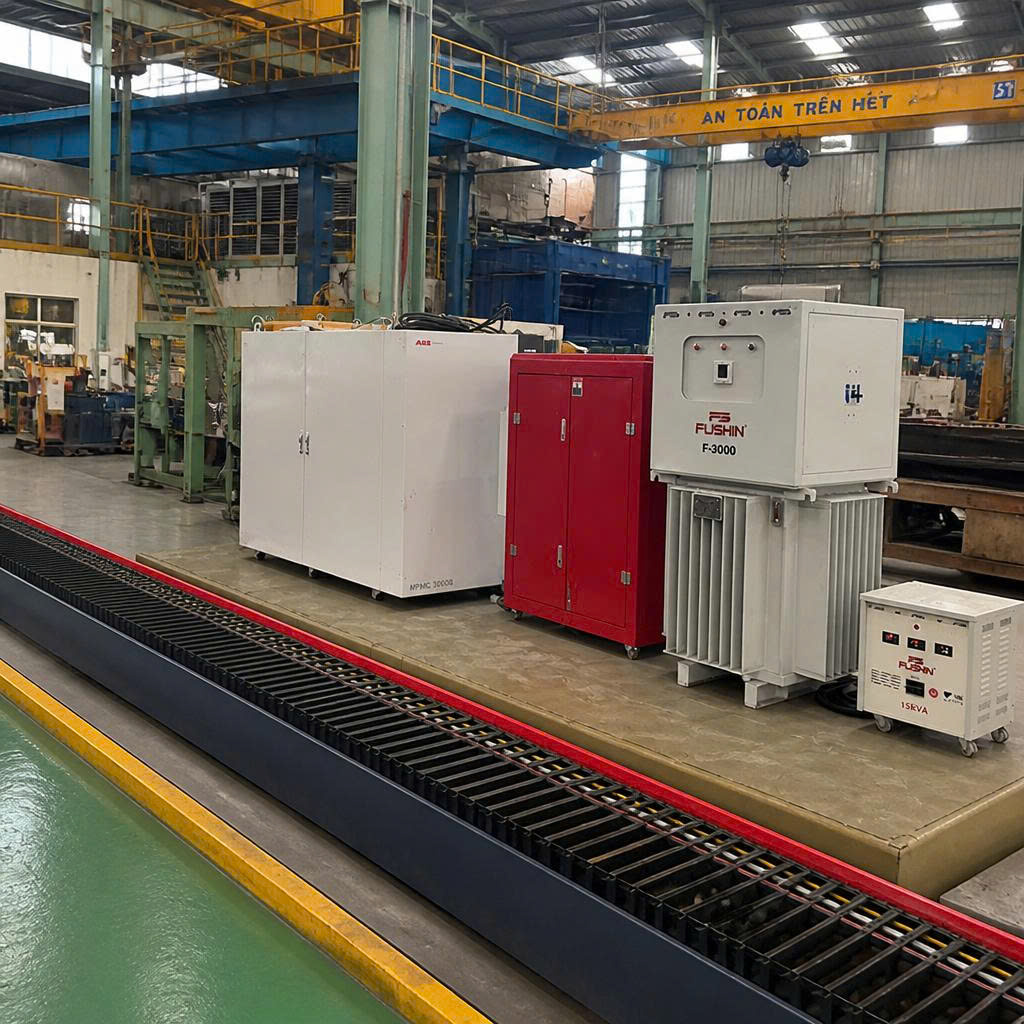

 Vị trí lắp đặt ổn áp ngâm dầu cần đảm bảo khô ráo, thông thoáng để tối ưu hóa khả năng tản nhiệt của dầu biến thế.

Bước 1: Khảo sát và chuẩn bị vị trí đặt máy

• Mặt bằng: Nền đặt máy phải bằng phẳng, khô ráo, có khả năng chịu lực tốt (trọng lượng máy 300kVA rất lớn).
• Không gian: Đặt máy cách tường ít nhất 50cm để tạo khoảng trống cho các cánh tản nhiệt bằng dầu đối lưu không khí tốt. Tránh ánh nắng trực tiếp và nguồn nhiệt cao.
• Môi trường: Dù dòng ngâm dầu có khả năng chống bụi và ẩm rất tốt nhờ thiết kế kín, vẫn nên ưu tiên đặt máy ở nơi thông thoáng, hạn chế ngập nước , .

Bước 2: Chọn tiết diện cáp đồng dẫn điện (Cáp động lực)

Để đảm bảo dòng điện truyền tải ổn định, không bị nóng dây hay hao hụt công suất, việc chọn cáp điện đầu vào và đầu ra là cực kỳ quan trọng.

Với dòng điện định mức cực đại của ổn áp 300kVA lên tới 456A/pha, các kỹ sư khuyến cáo:

• Cáp đồng (Cu/PVC/XLPE): Nên sử dụng cáp có tiết diện tối thiểu từ 150 mm² đến 185 mm² cho mỗi pha nóng.
• Dây trung tính (N): Chọn cáp có tiết diện tối thiểu bằng 50% đến 70% tiết diện dây pha (khoảng 95 mm²).

Bước 3: Đấu nối dây điện vào cầu đấu (Terminal)

• Trước khi đấu nối, phải đảm bảo đã ngắt hoàn toàn nguồn điện lưới cấp vào nhà xưởng.
• Đấu đúng các pha nóng đầu vào vào các cọc Input (A - B - C) và dây trung tính vào cọc N.
• Đấu nối đầu ra từ các cọc Output (A - B - C) và cọc N dẫn đến tủ phân phối chính của nhà xưởng.
• Lưu ý quan trọng: Các đầu cốt cáp phải được ép chặt bằng kìm thủy lực chuyên dụng, bắt bulông siết lực chặt chẽ vào cầu đấu để tránh hiện tượng lỏng lẻo gây phóng điện, move nhiệt làm hỏng điểm tiếp xúc.

Bước 4: Đấu dây tiếp địa (Earth) an toàn

Đây là bước bắt buộc không thể bỏ qua để bảo vệ an toàn cho công nhân vận hành. Hãy nối cọc tiếp địa của vỏ máy ổn áp xuống hệ thống tiếp địa an toàn của nhà xưởng (trị số điện trở đất yêu cầu Rtđ≤4ΩRtđ​≤4Ω).

Bước 5: Kiểm tra và vận hành thử nghiệm

• Kiểm tra lại toàn bộ các mối nối, đảm bảo không có hiện tượng chạm chập giữa các pha hoặc pha với vỏ máy.
• Bật Aptomat nguồn cấp vào ổn áp, quan sát đồng hồ đo điện áp đầu vào.
• Kiểm tra điện áp đầu ra trên đồng hồ hiển thị của máy (phải đạt chuẩn ở mức 380V ở cả 3 pha).
• Sau khi máy hoạt động ổn định không có tiếng kêu lạ, tiến hành đóng Aptomat đầu ra để cấp điện cho hệ thống tải của nhà xưởng hoạt động.

3. Lựa chọn model 300kVA Fushin phù hợp sau khi tính tải

Sau khi đã xác định được tổng công suất tải phù hợp với phân khúc 300kVA, bước tiếp theo là lựa chọn model dựa trên dải dao động điện áp thực tế của khu vực:

• Lưới điện dao động trung bình: Chọn model dải tiêu chuẩn Ổn áp 3 pha ngâm dầu 300kVA Fushin F-300DS (320V ~ 440V) để tối ưu hóa chi phí đầu tư ban đầu.
• Lưới điện biến động cực đoan (Sụt sâu hoặc dâng cao): Bắt buộc phải chọn model dải rộng Ổn áp 3 pha ngâm dầu 300kVA Fushin F-300D (304V ~ 456V) để đảm bảo máy luôn đủ khả năng bù áp và hạ áp bảo vệ an toàn cho thiết bị.

(Nếu tổng tải tính toán thực tế của xưởng nhỏ hơn, quý khách có thể tham khảo dòng sản phẩm công suất thấp hơn trong danh mục ổn áp 3 pha ngâm dầu Fushin để tránh lãng phí chi phí đầu tư).

Xem thêm giá ổn áp Ngâm Dầu công suất:    400KVA,  500KVA , 600KVA

Xem thêm giá ổn áp KHÔ công suất:  400KVA, 500KVA , 600KVA

4. Liên hệ dịch vụ khảo sát và lắp đặt trọn gói từ Fushin chính hãng

Để loại bỏ hoàn toàn rủi ro tính sai công suất hoặc lắp đặt sai kỹ thuật, hãy để đội ngũ kỹ sư chuyên nghiệp của Fushin đồng hành cùng doanh nghiệp của bạn:

• Hỗ trợ đo đạc điện áp, khảo sát công suất tải thực tế tại nhà xưởng hoàn toàn miễn phí.
• Tư vấn phương án đi dây cáp, chọn thiết bị đóng cắt (MCCB/ACB) phù hợp.
• Dịch vụ vận chuyển, cẩu tự hành và lắp đặt trọn gói bàn giao tận nơi.
• Chính sách bảo hành vàng 4 năm tận nơi uy tín, chuyên nghiệp.
