Hướng Dẫn Cách Tính Tải Và Lắp Đặt Ổn Áp 3 Pha Ngâm Dầu 400kVA Fushin: Giải Pháp Hai Chiều Cho Điện Thấp Và Điện Cao

Trong kỷ nguyên năng lượng mới, hệ thống cơ điện (M&E) của các nhà máy, tòa nhà lớn đang phải đối mặt với một thách thức kép chưa từng có: Vừa bị sụt áp nghiêm trọng vào giờ cao điểm, vừa bị dâng áp vượt ngưỡng an toàn vào giờ thấp điểm do sự bùng nổ của hệ thống điện mặt trời áp mái.

Để bảo vệ các thiết bị tải nhạy cảm và tối ưu hóa hiệu suất vận hành, việc trang bị ổn áp 3 pha ngâm dầu Fushin 400kVA là giải pháp hai chiều hoàn hảo nhất. Bài viết này sẽ hướng dẫn chi tiết cách tính tải ổn áp 3 pha và quy trình lắp đặt ổn áp công nghiệp đúng kỹ thuật để giải quyết triệt để cả hai trạng thái điện áp cực đoan này.

Fushin 400kVA là giải pháp bảo vệ nguồn điện hai chiều tối ưu cho các hạ tầng hiện đại

1. Thách Thức Kép: Khi Nguồn Điện Vừa Sụt Sâu, Vừa Dâng Cao Quá Ngưỡng

Một hệ thống điện tiêu chuẩn đòi hỏi mức điện áp ổn định quanh ngưỡng 380V. Tuy nhiên, thực tế vận hành tại các nhà xưởng, tòa nhà hỗn hợp hiện nay lại biến động rất phức tạp:

1.1. Bài toán điện thấp (Sụt áp giờ cao điểm)

Vào các khung giờ sản xuất cao điểm, các động cơ công suất lớn như máy nén khí Chiller, máy ép nhựa khởi động cùng lúc kéo điện áp lưới sụt sâu xuống dưới 320V. Nếu không có hệ thống bù áp kịp thời, thiết bị sẽ bị ngắt ngầm, lỗi phôi CNC, hoặc gây cháy cuộn dây động cơ do dòng điện tăng vọt để bù công suất.

1.2. Bài toán điện cao (Dâng áp do điện mặt trời áp mái)

Đây là "bệnh lý" mới cực kỳ phổ biến tại các nhà xưởng có lắp điện mặt trời. Vào khung giờ trưa (từ 11h - 14h), bức xạ mặt trời đạt đỉnh khiến hệ thống solar phát công suất tối đa. Nếu lúc này nhà xưởng giảm tải hoặc nghỉ trưa, lượng điện dư thừa lớn đẩy ngược lên lưới sẽ làm điện áp tăng vọt lên 440V - 450V. Hiện tượng dâng áp do điện mặt trời này cực kỳ nguy hiểm, nó trực tiếp đánh thủng các linh kiện bán dẫn, gây nổ tụ điện của các thiết bị nhạy cảm trong trung tâm dữ liệu, ổn áp cho bệnh viện, hoặc làm hỏng bo mạch điều khiển của máy móc đắt tiền.

2. Hướng Dẫn Cách Tính Tải Ổn Áp 3 Pha Ngâm Dầu Fushin 400kVA

Để giải quyết hiệu quả cả hai trạng thái điện áp cực đoan trên, việc tính toán công suất tải phải đạt độ chính xác cao:

• Công thức tính công suất tổng: Thống kê toàn bộ công suất thiết bị (kW) rồi quy đổi sang kVA: kVA=kW x cos⁡φ (với hệ số công suất cos⁡φ≈0.8).
• Hệ số an toàn kép: Đối với dòng ổn áp ngâm dầu 400kva, công suất tải liên tục khuyến nghị chỉ nên chạy ở mức ≤80% công suất máy (tương đương 256kW -). Việc chừa lại khoảng dự phòng giúp máy chịu được dòng khởi động lớn của động cơ và không bị quá tải khi điện lưới sụt áp sâu.

Lựa chọn dải máy theo thực tế nguồn điện:

• Model Fushin F-400DS (Dải tiêu chuẩn 320V ~ 440V): Thích hợp cho các tòa nhà, nhà xưởng có mức dao động điện áp vừa phải, điện mặt trời công suất nhỏ.
• Model Fushin F-400D (Dải rộng đặc chủng 304V ~ 456V): Bắt buộc phải chọn model này nếu công trình của bạn có lắp hệ thống điện mặt trời áp mái công suất lớn hoặc nằm ở vùng điện lưới biến động cực kỳ khắc nghiệt (vừa sụt sâu trưa tối, vừa dâng cao giờ thấp điểm).

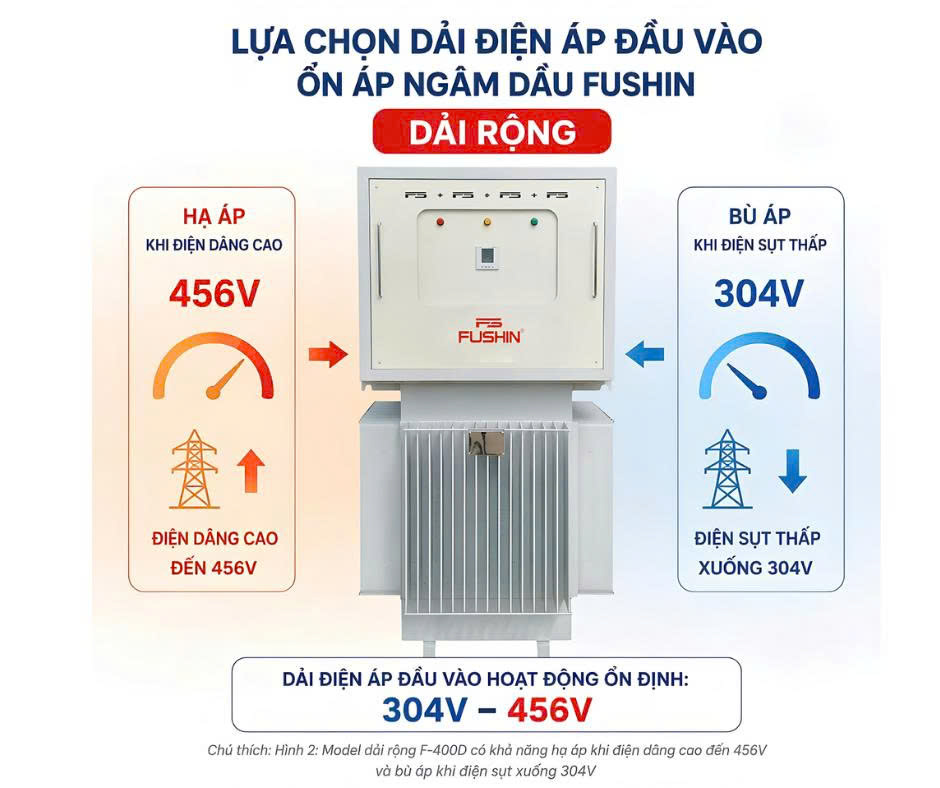

Model dải rộng F-400D có khả năng hạ áp khi điện dâng cao đến 456V và bù áp khi điện sụt xuống 304V

3. Quy Trình Lắp Đặt Và Đấu Nối Đúng Kỹ Thuật

Quy trình đấu nối dòng ổn áp 3 pha ngâm dầu fushin 400kva đòi hỏi sự cẩn trọng tuyệt đối để đảm bảo an toàn và hiệu suất truyền tải:

3.1. Chuẩn bị vật tư và mặt bằng

• Cáp điện động lực: Với dòng định mức lên tới gần 600A, bắt buộc phải sử dụng cáp đồng tiết diện từ 150 mm2150 mm2 đến 185 mm2185 mm2 để tránh phát nóng đường dây.
• Vị trí đặt máy: Đặt trên bệ bê tông phẳng, khô ráo. Đảm bảo khoảng cách xung quanh máy tối thiểu 50cm để hệ thống cánh tản nhiệt dầu đối lưu không khí tốt nhất.

3.2. Sơ đồ đấu nối chi tiết

Mở nắp hộp đấu nối phía sau máy và tiến hành kết nối theo các bước:

1. Đấu ngõ vào (Input): Đấu 3 pha lửa của điện lưới vào cọc A - B - C ngõ vào.
2. Đấu ngõ ra (Output): Đấu 3 pha lửa cấp cho hệ thống phụ tải vào cọc A - B - C ngõ ra.
3. Đấu dây trung tính (N): Bắt buộc phải đấu dây trung tính vào cọc N của máy. Dây trung tính đóng vai trò giữ cân bằng điện áp các pha và cấp nguồn cho mạch điều khiển servo bên trong máy.
4. Đấu tiếp địa (Earth): Đấu nối vỏ máy xuống hệ thống bãi địa an toàn của công trình để triệt tiêu dòng rò, chống điện giật.

4. Những Lưu Ý Vận Hành Để Khắc Phục Dâng Áp Và Sụt Áp Hiệu Quả

• Giám sát dòng tải và điện áp: Thường xuyên kiểm tra hệ thống đồng hồ hiển thị trên mặt máy. Khi hệ thống điện mặt trời phát điện tối đa, hãy quan sát xem điện áp đầu vào có vượt quá giới hạn trên của máy hay không (440V đối với F-400DS và 456V đối với F-400D).
• Cân bằng pha tối đa: Phân bổ đều các phụ tải 1 pha (220V) trên cả 3 pha của ổn áp. Lệch pha quá lớn sẽ làm giảm hiệu suất bù áp/hạ áp của thiết bị và gây nóng máy không cần thiết.
• Bảo dưỡng định kỳ: Định kỳ 3 - 5 năm, doanh nghiệp nên liên hệ dịch vụ kỹ thuật của Fushin để kiểm tra chất lượng dầu cách điện, đảm bảo khả năng dập hồ quang và tản nhiệt của máy luôn ở trạng thái hoàn hảo nhất.

5. Dịch Vụ Khảo Sát Và Lắp Đặt Trọn Gói Từ Fushin

Để hỗ trợ tối đa cho các nhà thầu và chủ đầu tư, khi mua sản phẩm ổn áp fushin 400kva chính hãng, chúng tôi cung cấp gói dịch vụ kỹ thuật toàn diện:

1. Đo đạc và vẽ biểu đồ điện áp miễn phí: Kỹ sư Fushin sẽ mang thiết bị chuyên dụng đến tận công trình để ghi nhận mức độ sụt áp giờ cao điểm và mức độ dâng áp do điện mặt trời giờ thấp điểm, từ đó đưa ra khuyến nghị chọn model chính xác nhất.
2. Hỗ trợ thi công trọn gói: Đội ngũ kỹ thuật lành nghề hỗ trợ vận chuyển, định vị máy, đấu nối cáp động lực và bàn giao nghiệm thu thực tế.
3. Chính sách bảo hành vàng 4 năm: Hỗ trợ kỹ thuật 24/7, Tiếp nhận xử lý sự cố nhanh chóng đưa ra phương án trong vòng 2h - 4h.
