Ổn áp 3 pha ngâm dầu 150kVA là gì? Hướng dẫn tính tải và chọn dây cáp chuẩn xác

Trong hệ thống điện công nghiệp, việc lựa chọn thiết bị bảo vệ nguồn đóng vai trò sống còn đối với tuổi thọ của máy móc và an toàn vận hành của toàn nhà xưởng. Một trong những câu hỏi phổ biến nhất mà các chủ đầu tư và kỹ sư cơ điện thường đặt ra là: "Ổn áp 3 pha ngâm dầu 150kVA là gì? Thiết bị này chịu được tải thực tế bao nhiêu kW và cần đi dây cáp điện cỡ nào để không bị nóng, sụt áp?"

Bài viết này sẽ định nghĩa chi tiết về dòng máy này dưới góc nhìn kỹ thuật thực tế, đồng thời cung cấp các công thức tính toán chuẩn xác nhất giúp bạn tự thiết kế hệ thống nguồn an toàn cho đơn vị của mình.

1. Ổn áp 3 pha ngâm dầu 150kVA là gì?

Ổn áp 3 pha ngâm dầu 150kVA là thiết bị nguồn công nghiệp có nhiệm vụ tự động ổn định điện áp lưới 3 pha đầu vào biến động để cho ra nguồn điện chuẩn 380V/3P ổn định.

Khác với các dòng ổn áp khô thông thường sử dụng chổi than quét trực tiếp trên vòng dây quấn (dễ mài mòn, sinh tia lửa điện và tích tụ bụi bẩn), dòng ổn áp ngâm dầu sử dụng bộ điều áp cảm ứng (Inductive Regulator). Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ không tiếp điểm giữa Rotor và Stator, toàn bộ hệ thống lõi thép và cuộn dây đồng được ngâm ngập hoàn toàn trong thùng dầu biến thế chuyên dụng.

Nhờ kết cấu đặc thù này, máy có khả năng tản nhiệt cực nhanh qua các cánh tản nhiệt đối lưu, chống chịu tuyệt đối với môi trường nhà xưởng nhiều bụi bẩn, độ ẩm cao và có tuổi thọ vận hành liên tục lên đến 20 - 25 năm.

2. Hướng dẫn tính công suất tải thực tế (kW) của máy 150kVA

Rất nhiều người thường nhầm lẫn giữa đơn vị công suất biểu kiến kVA (của ổn áp) và công suất thực dụng kW (ghi trên nhãn máy móc thiết bị). Để hệ thống hoạt động an toàn, tránh bị nhảy aptomat hoặc quá tải gây cháy nổ, chúng ta cần quy đổi chính xác theo công thức sau:

P(kW)=S(kVA)×cos⁡φ

Trong đó:

• S là công suất biểu kiến của ổn áp: S=150 kVAS=150 kVA
• Cosφ là hệ số công suất của các thiết bị điện công nghiệp (thường dao động trong khoảng từ 0.75 đến 0.85 lấy trung bình là 0.8).

Áp dụng công thức: P=150×0.8=120 kWP

Khuyến nghị kỹ thuật: Để đảm bảo ổn áp vận hành bền bỉ, không bị ép tải sát sườn và có dự phòng cho dòng khởi động của motor, bạn chỉ nên sử dụng tối đa 80% công suất thực tế của máy.

• Tổng công suất thiết bị hoạt động đồng thời an toàn: ≤100 kW đến 108 kW

3. Công thức tính dòng điện định mức (Ampe) của máy 150kVA

Để lựa chọn các thiết bị đóng cắt bảo vệ (Aptomat/MCCB) và tính toán tiết diện dây dẫn, kỹ sư cần biết dòng điện định mức cực đại mà ổn áp 150kVA có thể chịu đựng được trên mỗi pha.

Công thức tính dòng điện 3 pha:

I= S /√3 x U

Trong đó:

• S là công suất ổn áp: S=150 kVA= 150,000VA
• U là điện áp đầu ra định mức: U=380V
• √3 là hằng số mạch điện 3 pha: ≈1.732

Áp dụng công thức: I=150,000 /(1.732×380) ≈ 228 A

Như vậy, dòng điện định mức tối đa trên mỗi pha của ổn áp ngâm dầu 150kVA là 228 Ampe. Khi thiết kế tủ điện tổng, bạn nên chọn Aptomat (MCCB) bảo vệ có dòng định mức khoảng 250A để tránh hiện tượng nhảy áp do dòng khởi động tức thời của động cơ.

4. Hướng dẫn chọn tiết diện dây cáp đồng (Cadivi/Lion...) cho máy 150kVA

Việc chọn dây cáp điện quá nhỏ so với dòng điện 228A sẽ khiến dây bị nóng ran, chảy lớp vỏ cách điện gây chập cháy, đồng thời làm sụt áp nghiêm trọng trên đường truyền tải.

Dựa trên tiêu chuẩn lắp đặt điện công nghiệp và mật độ dòng điện kinh tế đối với cáp đồng quấn trong máng cáp/ống dẫn, dưới đây là khuyến nghị chọn tiết diện dây cáp đồng (Cu/PVC/XLPE):

• Mật độ dòng điện cho phép (J): Thường chọn khoảng 3A/mm2 đến 4A/mm2 cho cáp chạy liên tục đường dài.
• Tiết diện dây tối thiểu yêu cầu: Dây cáp đồng từ CV 50.0 đến dây 75.0 trở lên

Khuyến nghị lựa chọn thực tế:

• Cáp điện đầu vào (Input): Nên sử dụng cáp đồng đơn lõi tiết diện 3×70 mm23×70 mm2 (hoặc cáp 3×95 mm23×95 mm2 nếu khoảng cách từ trạm biến áp đến ổn áp xa trên 50 mét để tránh sụt áp đường dây).
• Cáp điện đầu ra (Output): Sử dụng cáp đồng tiết diện 3×70 mm2 + 1×35 mm2 3×70 mm2 +1×35 mm2 (3 dây pha 70 mm270 mm2 và 1 dây trung tính 35 mm235 mm2 để dẫn dòng lệch pha).

5. Quy chuẩn mặt bằng lắp đặt ổn áp ngâm dầu 150kVA

Do đặc thù máy 150kVA ngâm dầu có trọng lượng khá nặng (thường dao động từ 400kg đến dưới 1 tấn tùy model dải rộng hay dải hẹp) và chứa lượng dầu biến thế lớn, mặt bằng lắp đặt cần tuân thủ các quy chuẩn sau:

1. Nền bệ đỡ: Phải được đổ bê tông phẳng, chịu lực tốt, đảm bảo không bị sụt lún theo thời gian.
2. Khoảng cách tản nhiệt: Đặt máy cách tường tối thiểu 0.5 mét ở tất cả các mặt. Điều này giúp không khí lưu thông tự nhiên qua các cánh tản nhiệt thép xung quanh thùng dầu, tối ưu hóa hiệu suất làm mát.
3. Môi trường: Đặt máy ở nơi thông thoáng, có mái che mưa nắng trực tiếp. Mặc dù vỏ thùng kín chống bụi ẩm tốt, nhưng hạn chế để máy tiếp xúc trực tiếp với ánh nắng mặt trời gay gắt để tránh làm tăng nhiệt độ tự nhiên của dầu bên trong.

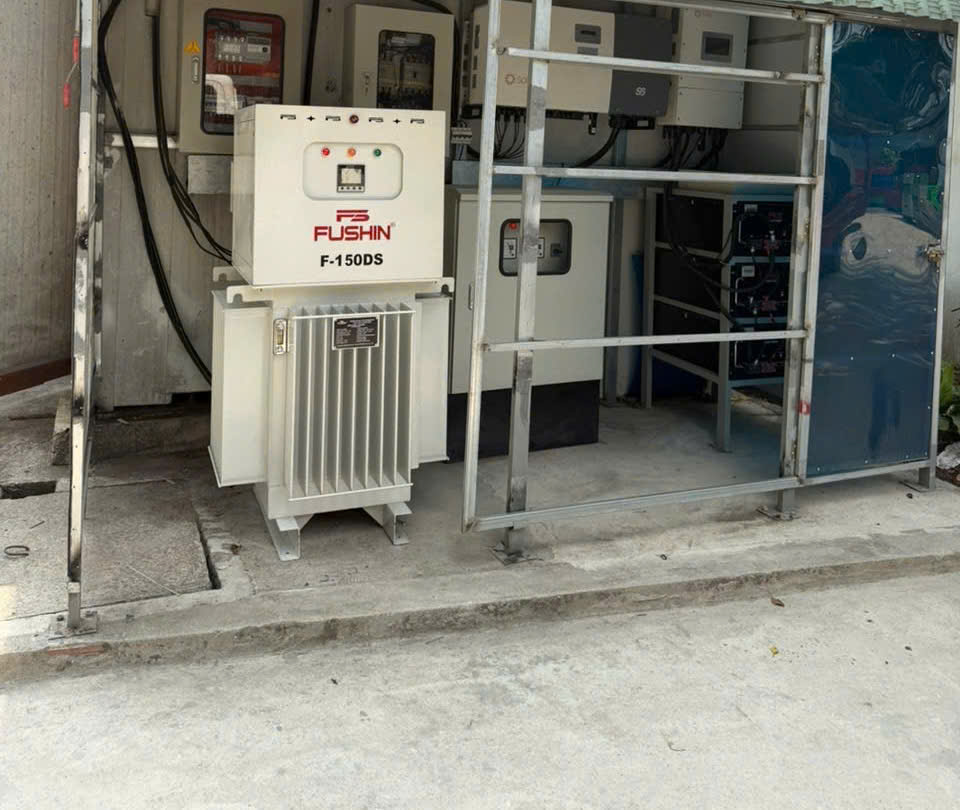

Ổn áp 3 pha ngâm dầu 150KVA được lắp cho khu vực tủ điện và biến tần năng lượng mặt trời

Hiểu rõ ổn áp 3 pha ngâm dầu 150kVA là gì cùng cách tính toán tải thực tế sẽ giúp doanh nghiệp của bạn tránh được những sai lầm đáng tiếc như mua thiếu công suất gây quá tải, hoặc chọn dây cáp quá nhỏ gây mất an toàn. Hãy luôn nhớ giới hạn tải an toàn của máy là dưới 108kW, dòng định mức 228A và ưu tiên sử dụng cáp đồng tiết diện 70 mm270 mm2 để hệ thống vận hành trơn tru, bền bỉ nhất.

Nếu bạn cần hỗ trợ tính toán chi tiết hơn cho hệ thống thiết bị đặc thù tại nhà xưởng của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của Fushin để được tư vấn chuyên sâu!
