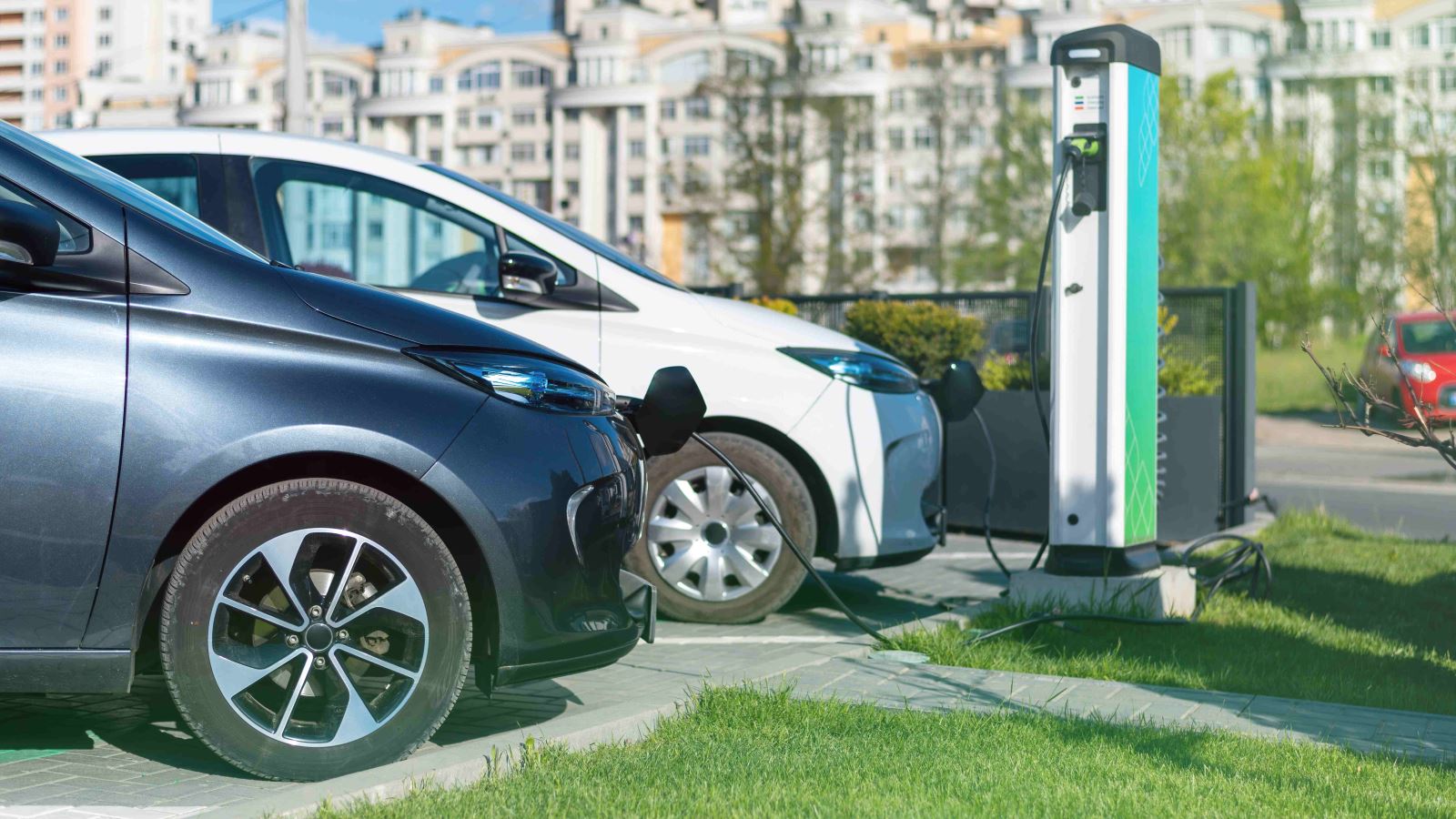

Hệ sinh thái sạc xe điện đang tăng tốc trên toàn quốc. Để trạm sạc vận hành 24/7 an toàn – hiệu quả, nguồn điện phải ổn định tuyệt đối. Ổn áp 3 pha ngâm dầu FUSHIN được thiết kế chuyên dụng cho hạ tầng sạc công suất lớn, giúp loại bỏ dao động điện áp, bảo vệ tủ sạc DC/AC và tối ưu chi phí vận hành cho chủ đầu tư trạm sạc VinFast.
Bối cảnh thực tế lưới điện & đặc thù tải sạc
Hầu hết điểm sạc đặt tại bãi xe, trung tâm thương mại, cao ốc hoặc quốc lộ – nơi điện áp chịu ảnh hưởng lớn bởi phụ tải khu vực. Dao động điện áp ±10% là chuyện thường; thậm chí có nơi sụt dưới 340–320V vào giờ cao điểm. Với các bộ sạc DC 250kW/60kW/30kW và AC 11kW – 7,4kW, biên độ dao động này gây:
Giảm hiệu suất sạc và kéo dài thời gian chờ của khách hàng.
Kích hoạt bảo vệ trong tủ sạc (OV/UV/OC), dẫn đến dừng sạc đột ngột.
Tăng nhiệt trên IGBT/SiC, tụ DC-link và biến áp đầu vào – rút ngắn tuổi thọ linh kiện.
Ổn áp FUSHIN dành riêng cho trạm sạc Vinfast
Nguyên nhân cần ổn áp ngâm dầu cho trạm sạc VinFast
1) Dao động điện áp & sụt áp đường dây
Khi nhiều phụ tải lớn (thang máy, HVAC, máy nén, bếp điện) khởi động, điện áp nơi đặt trạm có thể tụt nhanh 5–15%. Ổn áp 3 pha ngâm dầu FUSHIN giữ điện áp đầu ra gần danh định (380–400V), giảm sụt áp tức thời và tránh reset bộ sạc.
2) Yêu cầu uptime 24/7 & KPI doanh thu
Trạm sạc gián đoạn vài giờ đã ảnh hưởng doanh thu và trải nghiệm người dùng. Ổn áp ngâm dầu hoạt động bền bỉ với khả năng chịu quá tải ngắn hạn, phù hợp trạm vận hành liên tục 24/7.
3) Môi trường nhiệt đới ẩm – bụi bẩn
Nhiệt độ ngoài trời cao, độ ẩm và bụi gây khó cho thiết bị công suất. Khối dầu cách điện giúp tản nhiệt tốt và bảo vệ cuộn dây trước hơi ẩm; tủ ngoài trời IP54 thích nghi khí hậu Việt Nam.
4) Tối ưu tổng chi phí sở hữu (TCO)
Thiết bị sạc DC giá trị cao. Ổn áp ổn định điện áp, giảm hỏng vặt – tiết kiệm chi phí thay thế và chi phí dừng dịch vụ. Đầu tư ban đầu nhỏ hơn so với mất mát do downtime kéo dài.
Với yêu cầu nguồn ổn định, bền bỉ và an toàn cho trạm sạc công suất lớn, lựa chọn tối ưu là ổn áp 3 pha ngâm dầu FUSHIN – giải pháp đã được kiểm chứng cho hạ tầng hoạt động 24/7.
Trạm sạc Vinfast tại khu vực TP.HCM
Khối điều áp & mạch điều khiển
Thiết bị sử dụng biến áp tự ngẫu ba pha kết hợp bộ điều khiển servo/điện tử để thay đổi tỉ số cuộn dây theo thời gian thực. Khi điện áp vào dao động (ví dụ 320–430V), ổn áp FUSHIN hiệu chỉnh về dải ra ổn định (380–400V, dung sai điển hình ±1,5%).
Ưu thế “ngâm dầu” so với cấu trúc khô
Tản nhiệt & mật độ công suất
Dầu cách điện có nhiệt dung cao, truyền nhiệt tốt; cuộn dây mát hơn nên chịu tải liên tục tốt và cho phép quá tải ngắn hạn an toàn.
Cách điện & độ bền môi trường
Lớp dầu tạo hàng rào cách điện với ẩm, bụi; giảm bạc màu cách điện và hạn chế phóng điện cục bộ.
Độ ồn & rung
Dầu làm giảm rung cơ học của lõi thép, giúp vận hành êm – phù hợp các điểm đặt gần khu dân cư.
.jpg)
Ổn áp FUSHIN 3 pha ngâm dầu giúp ổn định điện áp nguồn cấp cho trạm sạc Vinfast
Ổn định điện áp chính xác
Giữ điện áp ra gần danh định giúp mạch PFC và bộ DC/DC trong tủ sạc làm việc tại điểm tối ưu, rút ngắn thời gian sạc.
Bảo vệ đa lớp – an toàn tuyệt đối
- Ngắt khi quá áp/thấp áp, mất pha/lệch pha, quá tải, ngắn mạch.
- Giám sát nhiệt độ dầu, tiếp điểm cảnh báo đưa về BMS hoặc hệ SCADA của trạm.
Tùy biến theo dự án
Có thể đặt dải vào rộng (300–450V), vỏ ngoài trời IP54, đồng hồ số, giao tiếp cảnh báo, sơn chống ăn mòn cho khu biển…
Ứng dụng theo cấu hình trạm sạc Vinfast
| Loại sạc | Công suất sạc | Loại ổn áp 3 pha ngâm dầu FUSHIN | Nơi lắp đặt phù hợp |
|---|
| Trạm sạc siêu nhanh DC | 250 kW | 200–500 kVA (tùy số cổng và độ dự phòng 20–30%) | Tủ ngoài trời, dải vào rộng; chia zone để bảo trì không dùng toàn trạm |
| Trạm sạc nhanh DC | 60 kW | 100–150 kVA | Đấu nhóm 1–2 tủ/ổn áp để tối ưu chi phí & uptime |
| Trạm sạc nhanh DC | 30 kW | 75–100 kVA | Phù hợp tòa nhà & trung tâm thương mại |
| Trạm sạc AC | 11 kW mỗi cổng | 50–100 kVA tùy số cổng đồng thời | Gom nhóm 4–8 cổng/ổn áp |
| Bộ sạc treo tường | 7,4 kW | 30–50 kVA | Điểm dịch vụ – gara – showroom |
| Bộ sạc di động | 3,5–2,2 kW | 10–20 kVA | Khu vực lưới yếu, dao động lớn |
Cách tính sizing và chọn công suất ổn áp ngâm dầu phù hợp
4 bước nhanh để chọn đúng công suất
- Tính tổng công suất tải đồng thời (kW) theo số cổng sạc có thể hoạt động cùng lúc.
- Quy đổi kVA: kVA = kW / cosφ (thường 0,90–0,95 với tủ sạc hiện đại).
- Thêm dự phòng 20–30% cho tăng trưởng lưu lượng và suy giảm theo thời gian.
- Chọn dải điện áp vào phù hợp thực tế khu vực (320–430V hoặc 300–450V nếu lưới yếu).
Ví dụ:
Hub gồm 2 cổng DC 120 kW chạy đồng thời ⇒ 240 kW. cosφ ≈ 0,93 ⇒ 240/0,93 ≈ 258 kVA. Cộng dự phòng 25% ⇒ ~322 kVA. Chọn FUSHIN 350 kVA (dải vào 300–450V) + tủ ngoài trời IP54.
Ổn áp FUSHIN mang đến giải pháp ổn định điện tối ưu cho thời đại chuyển đổi xanh
| Điện áp vào – Input Voltage | 304V ~ 456V – 3W |
|---|
| Điện áp ra – Output Voltage | 380V – 4W (±1–3%) |
|---|
| Tổn thất không tải – No load loss | < 1% |
|---|
| Tần số – Frequency | 50Hz |
|---|
| Nhiệt độ môi trường – Ambient Temperature | -5°C ~ +40°C |
|---|
| Nguyên lý hoạt động – Control System | Điều khiển chung / General controls |
|---|
| Độ bền điện – Dielectric Strength | Kiểm tra 1.5kV trong vòng 60s / Test 1.5kV within 60s |
|---|
| Điện trở cách điện – Insulation Resistance | Lớn hơn 3MΩ ở điện áp 1 chiều 500V / More than 3MΩ at DC 500V |
|---|
| Kiểu dáng – Design | Kiểu dáng thay đổi theo thiết kế mới nhất của NSX / The design changes according to the latest design of the manufacturer |
|---|
| Thử nghiệm | IEC 60076-1 |
|---|

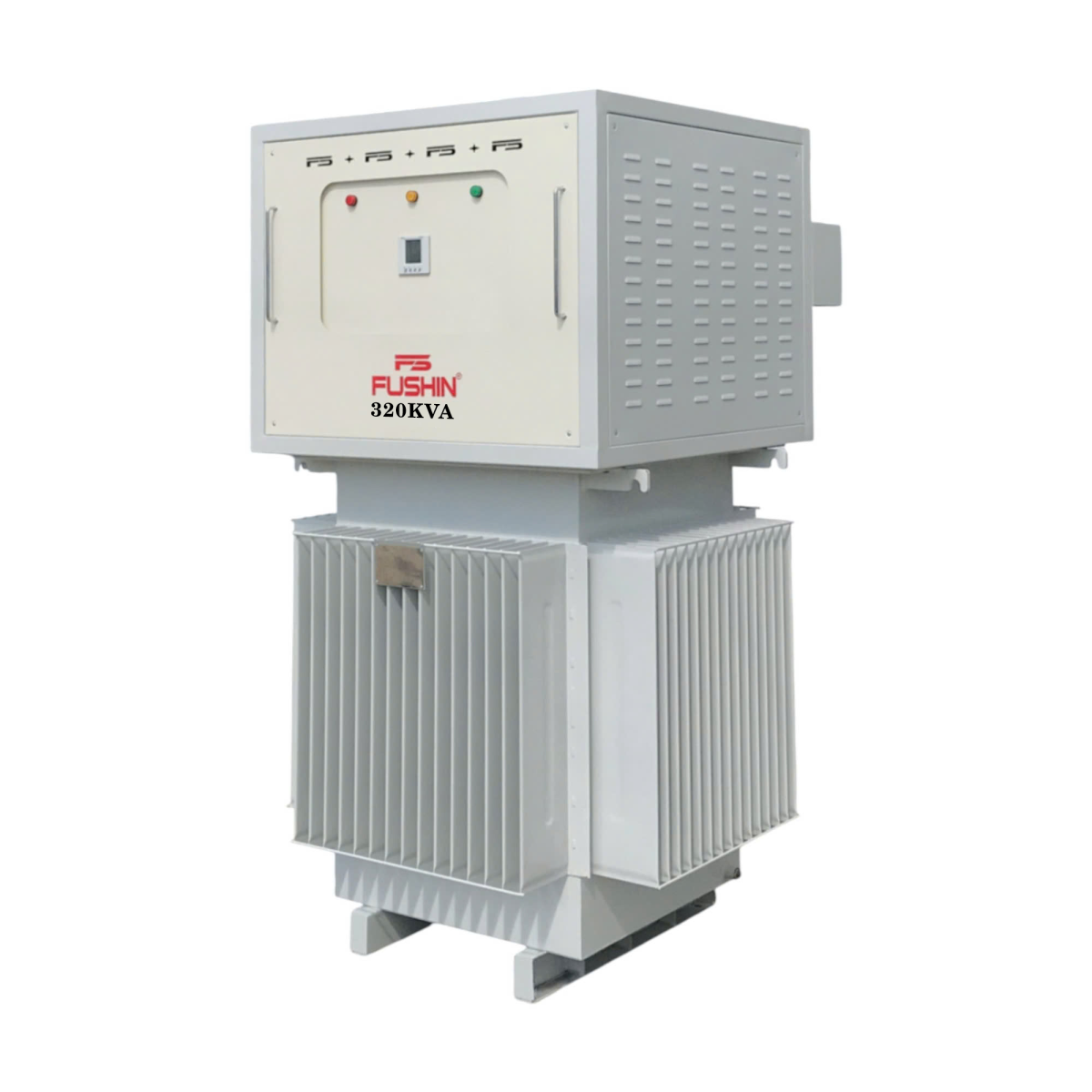

Ổn áp ngâm dầu 3 pha FUSHIN có công suất tiêu chuẩn từ 100KVA - 3000KVA
Các yêu cầu khác vui lòng liên hệ đặt hàng tại tổng đài 1900 633 587
| Hạng mục | Lợi thế của ổn áp 3 pha ngâm dầu FUSHIN | Ý nghĩa với trạm sạc VinFast |
|---|
| Tản nhiệt & độ bền | Khối dầu cách điện tản nhiệt vượt trội, cuộn dây mát, tuổi thọ 15–20 năm | Vận hành 24/7, giảm rủi ro quá nhiệt khi cao điểm sạc |
| Độ ổn định điện áp | Giữ dải ra ổn định (ví dụ 380–400V, dung sai nhỏ) | Giảm lỗi OV/UV, tối ưu hiệu suất PFC – rút ngắn thời gian sạc |
| Khả năng chịu tải | Chịu quá tải ngắn hạn tốt, đáp ứng dòng khởi động | Không reset tủ sạc khi phụ tải khu vực biến động |
| Chống ẩm – bụi | Dầu tạo hàng rào cách điện với ẩm bụi, hạn chế phóng điện cục bộ | Thích nghi khí hậu nhiệt đới ẩm; tăng độ tin cậy ngoài trời |
| Độ ồn | Dầu giảm rung lõi thép, vận hành êm | Phù hợp bãi xe, khu dân cư, trung tâm thương mại |
| Bảo vệ – an toàn | Tích hợp bảo vệ quá áp/thấp áp, quá tải, mất pha/lệch pha, ngắn mạch; theo dõi nhiệt độ dầu | Giảm nguy cơ sự cố, tăng thời gian sẵn sàng của trạm |
| Tùy biến dự án | Dải vào rộng 300–450V, tủ IP54, đồng hồ số, tiếp điểm cảnh báo | Giải quyết đa dạng hiện trạng lưới – địa hình – khí hậu |
| Tổng chi phí sở hữu (TCO) | Ít hỏng vặt, bảo trì đơn giản, chi phí vòng đời thấp | Bảo vệ đầu tư tủ sạc DC/AC, tối ưu doanh thu |
Khảo sát – thiết kế
- Đo đạc điện áp nhiều thời điểm (cao điểm – thấp điểm) để chọn dải vào phù hợp.
- Tính công suất đồng thời, phương án mở rộng; bố trí vị trí đặt tủ thông thoáng, nền phẳng, chống ngập.
- Thiết kế tiếp địa <= 4Ω, bố trí lối đi bảo trì ≥ 0,8 m mỗi phía.
Lắp đặt - đấu nối (Theo sự hướng dẫn chi tiết của FUSHIN)
- Đấu 3P-4W đúng thứ tự pha; chọn dây dẫn, aptomat theo dòng định mức.
- Tủ ngoài trời: chọn IP54, lắp chụp che nắng – hướng gió, chống đọng nước.
An toàn & thử điện
- Thử cách điện – đo điện trở vòng lặp; kiểm tra siết chặt đầu cos/thanh cái.
- Thiết lập ngưỡng bảo vệ (OV/UV/OC) theo khuyến cáo của FUSHIN.
Nghiệm thu – chạy thử
- Thử tải bậc thang 25% → 50% → 75% → 100%; ghi log V/A/Hz và nhiệt độ dầu.
- Kiểm tra độ ồn, rung; xác nhận liên động bảo vệ & tiếp điểm cảnh báo.
- Ban hành checklist vận hành & sổ tay bảo trì cho ca trực.
Nguyên tắc bảo trì, an toàn và tuổi thọ của ổn áp 3 pha ngâm dầu
Lịch bảo trì khuyến nghị
- Hàng quý: vệ sinh tủ, kiểm tra quạt thông gió (nếu có), siết chặt đầu nối.
- 6–12 tháng: lấy mẫu dầu cách điện (độ ẩm, màu, điện áp đánh thủng), thay thế khi cần.
- 6 tháng: thử các ngưỡng bảo vệ; đo tiếp địa, kiểm tra rò rỉ dầu.
Mẹo vận hành an toàn
- Không mở nắp khi chưa cô lập nguồn; luôn có biển báo & khóa liên động.
- Giữ khu vực thông thoáng; tránh đặt vật cản ảnh hưởng tản nhiệt.
- Theo dõi log nhiệt độ dầu khi tải cao kéo dài; xử lý bất thường ngay.

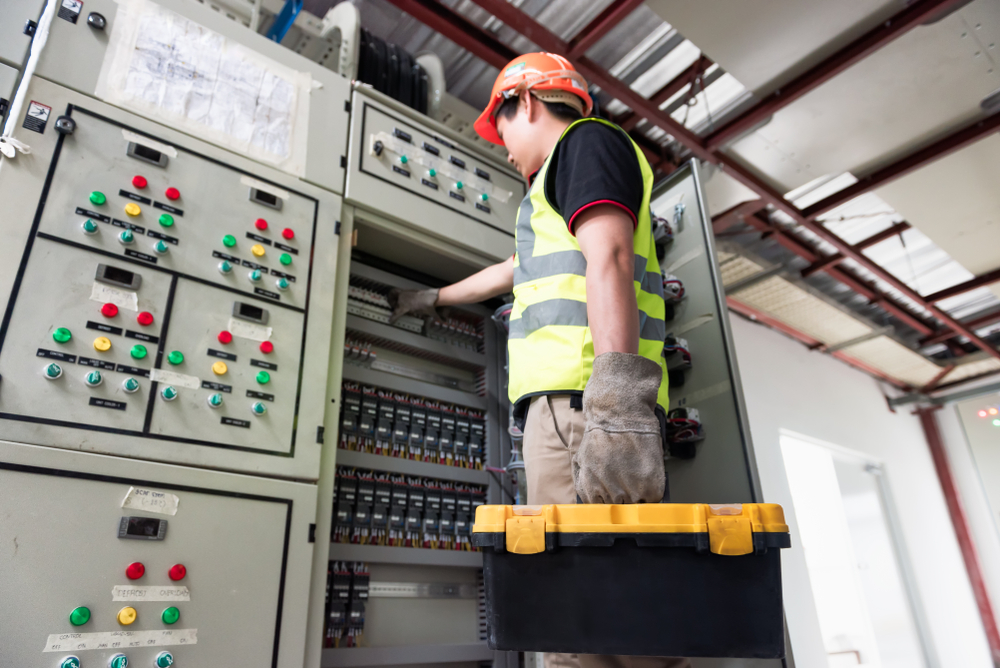

Đảm bảo các nguyên tắc bảo hành bảo trì là tiền đề để sử dụng ổn áp ngâm dầu lâu dài và hiệu quả
1. Ổn áp 3 pha ngâm dầu khác gì ổn áp khô?
Điểm khác biệt lớn là môi trường ngâm dầu: tản nhiệt tốt, chịu tải liên tục, cách điện bền bỉ – phù hợp trạm sạc chạy 24/7 ngoài trời.
2. Dải điện áp vào nên chọn thế nào cho khu lưới yếu?
Nên chọn dải rộng 300–450V để bảo toàn biên độ điều chỉnh; đồng thời tăng tiết diện cáp, kiểm soát sụt áp đường dây.
3. Có thể dùng một ổn áp cho nhiều tủ sạc không?
Có thể gom nhóm để tối ưu CAPEX; tuy nhiên với hub lớn nên chia zone (mỗi zone 1 ổn áp) để bảo trì mà không dừng toàn trạm.
4. Thời gian giao hàng & bảo hành?
Tùy công suất & tùy biến; liên hệ FUSHIN GROUP để nhận lịch sản xuất – lắp đặt phù hợp tiến độ dự án.
5. Báo giá và liên hệ tư vấn
Giá phụ thuộc công suất (50–500 kVA), dải điện áp vào, cấu hình tủ ngoài trời, đồng hồ số, giao tiếp cảnh báo… Để nhận báo giá chính xác, vui lòng gửi: sơ đồ mặt bằng, số cổng sạc, công suất đồng thời và khu vực lắp đặt.
- Điểm sạc nhỏ – trung bình: 100–150 kVA cho DC 30–60 kW hoặc cụm AC 11 kW.
- Hub lớn / siêu nhanh: 200–500 kVA cho DC 250 kW, sẵn sàng mở rộng đa cổng.
- Yêu cầu đặc biệt: dải vào 300–450V, tủ IP54, sơn chống ăn mòn, tích hợp ATS/monitoring.
6. Nhận tư vấn kỹ thuật miễn phí
Đội ngũ kỹ sư FUSHIN khảo sát – tính sizing – đề xuất cấu hình tối ưu cho trạm sạc VinFast của bạn. Gửi thông tin dự án để nhận phương án & báo giá.
